Общее описание

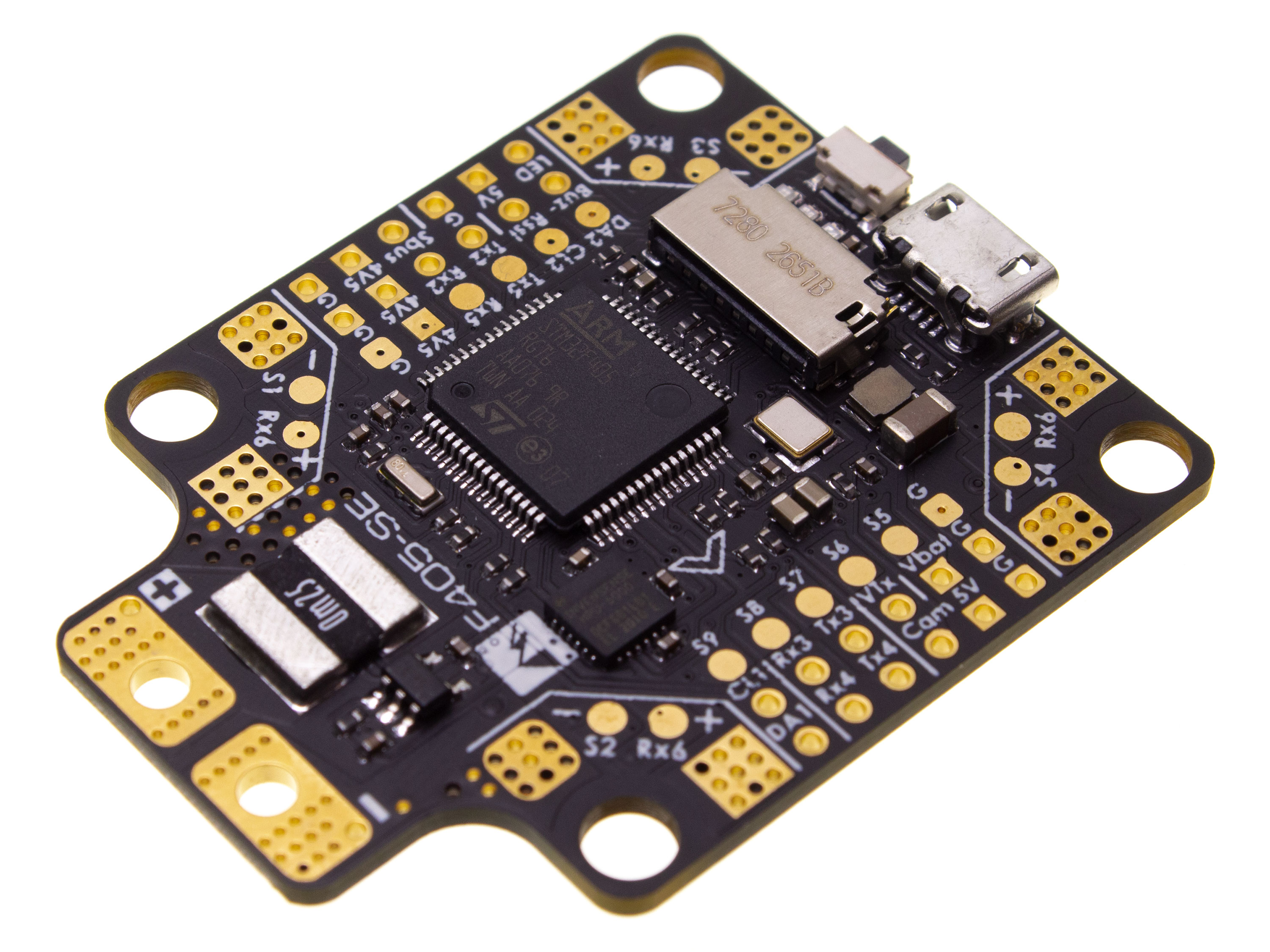

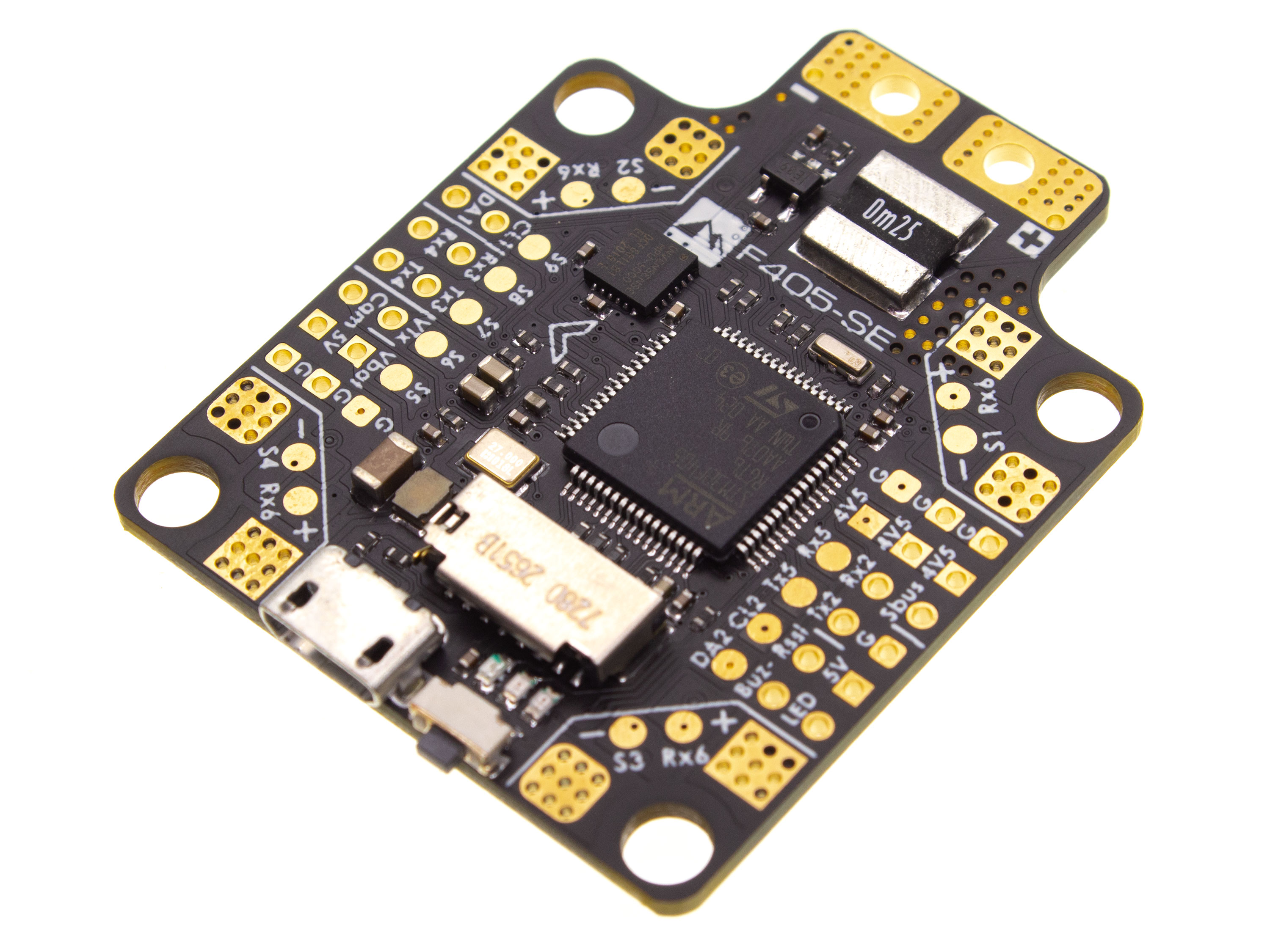

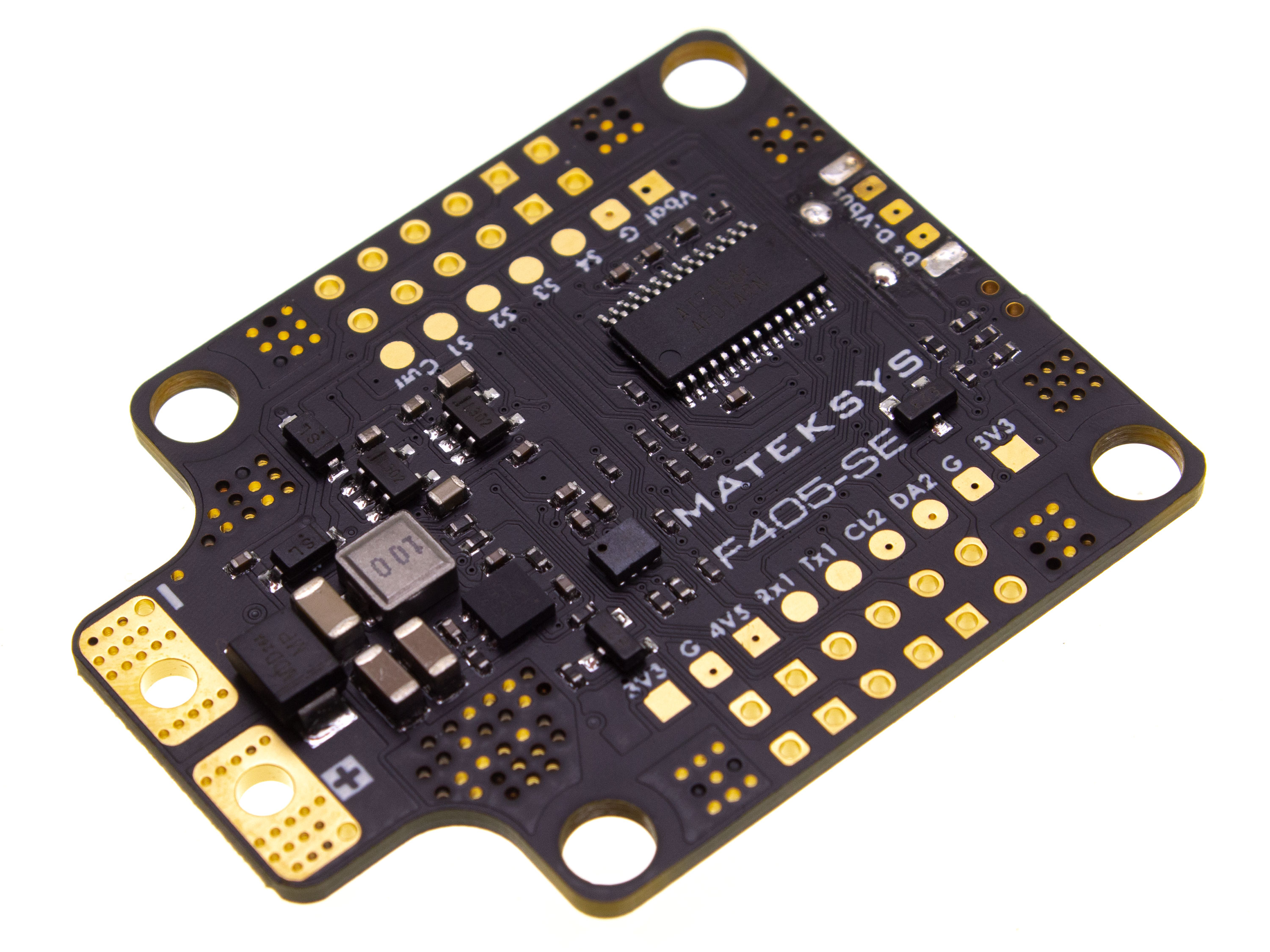

  Компания-производитель Matek разработала обновленную версию полетного контроллера F405-SE с встроенной платой распределения питания (PDB), на замену F405-CTR.

Обновленная версия F405-SE оснащена современным барометром DPS310, поддерживает максимальное входное напряжение до 36В (8S LiPo), а также увеличено количество PWM и UART портов.

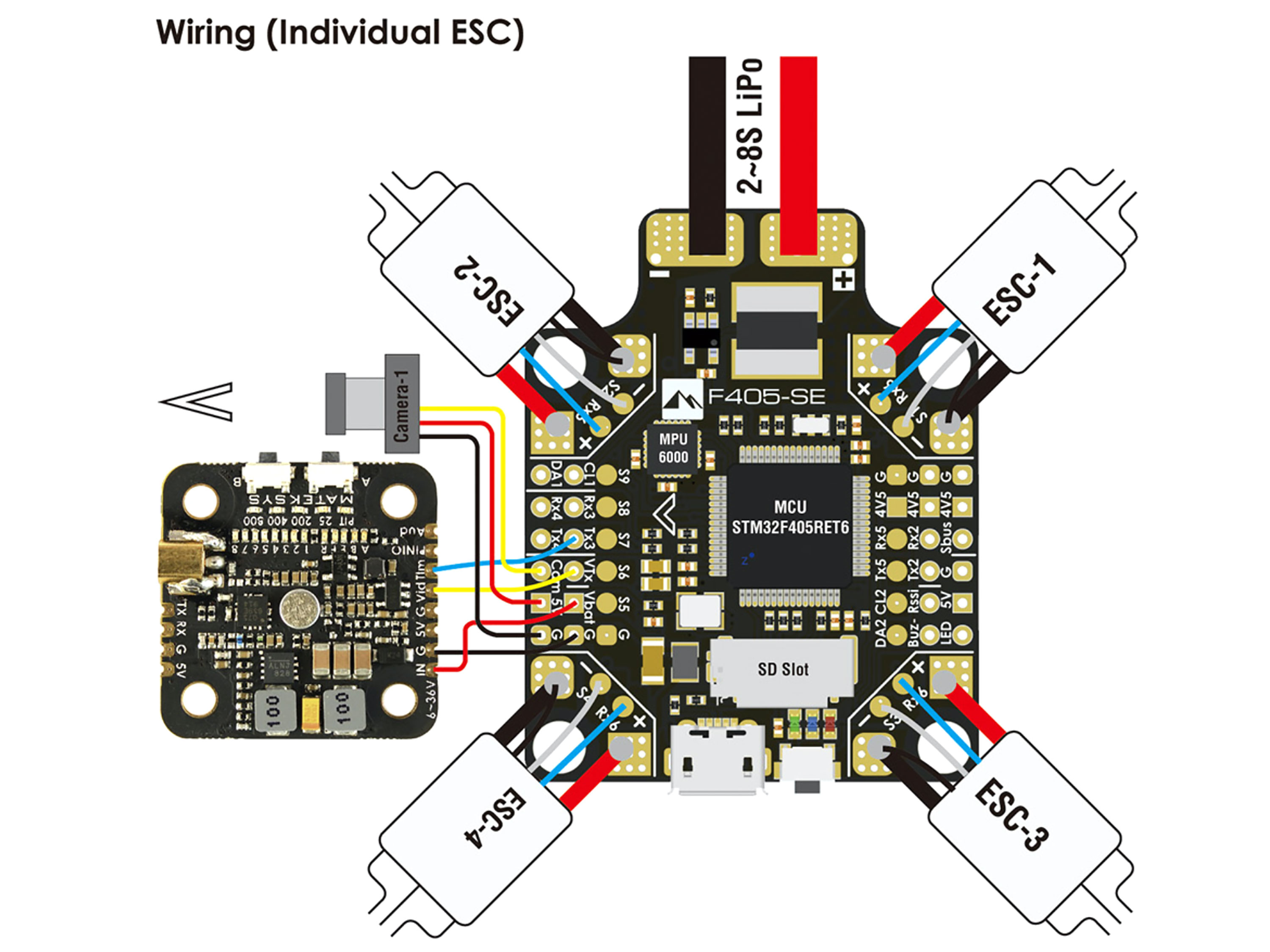

PDB имеет 4 пары контактных площадок для подключения максимум до четырех регуляторов каждый до 35А.

С более подробной инструкцией по настройке и подключению можете ознакомиться на официальной странице на сайте Matek Systems.

Технические характеристики:

Полетный контроллер F4:

• Процессор: STM32F405 (168МГц);
• IMU-сенсор (акселерометр/гироскоп): MPU6000 (SPI);
• Барометр: DPS310 (I2C);
• OSD: Betaflight OSD (AT7456E SPI);

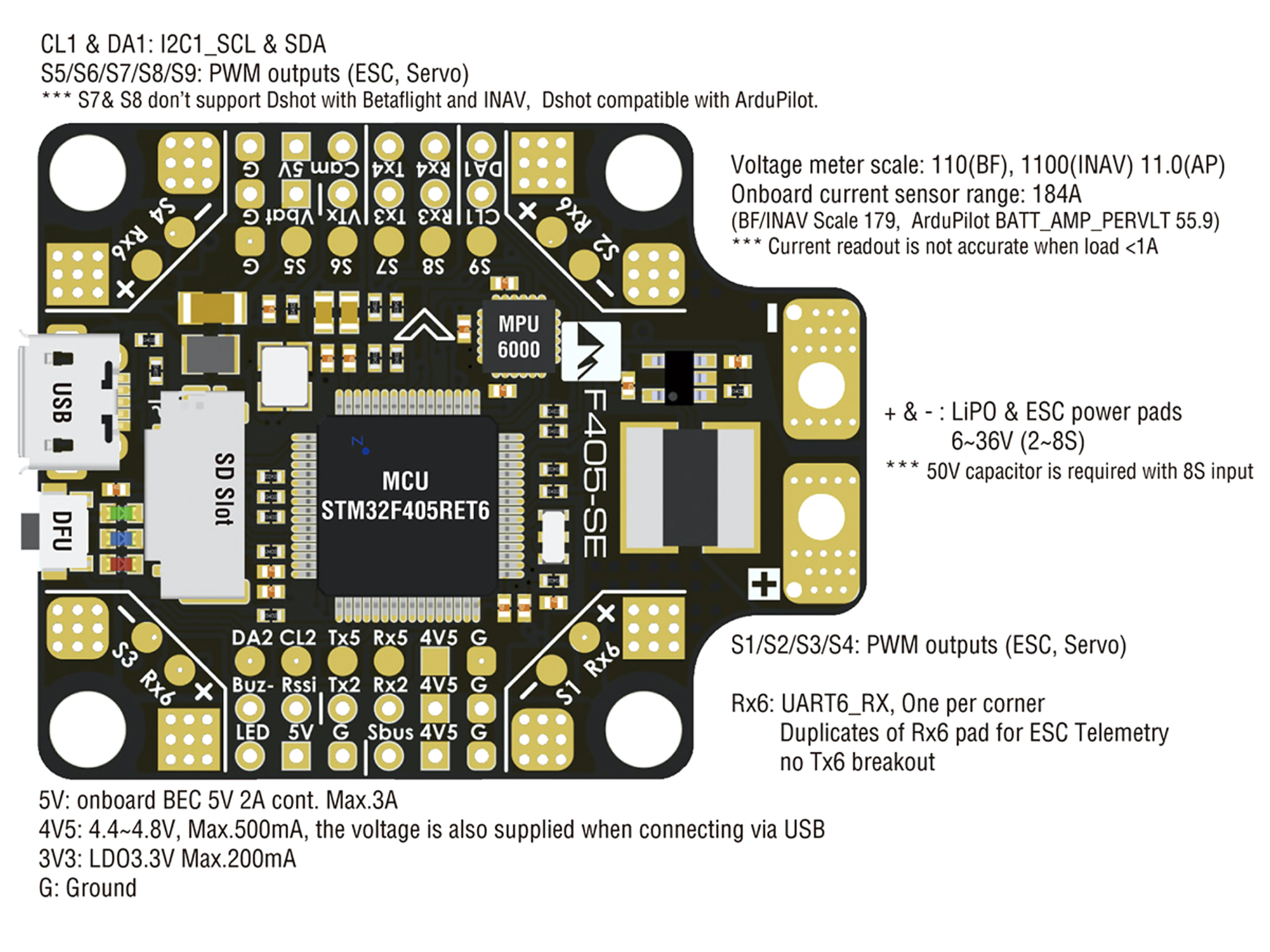

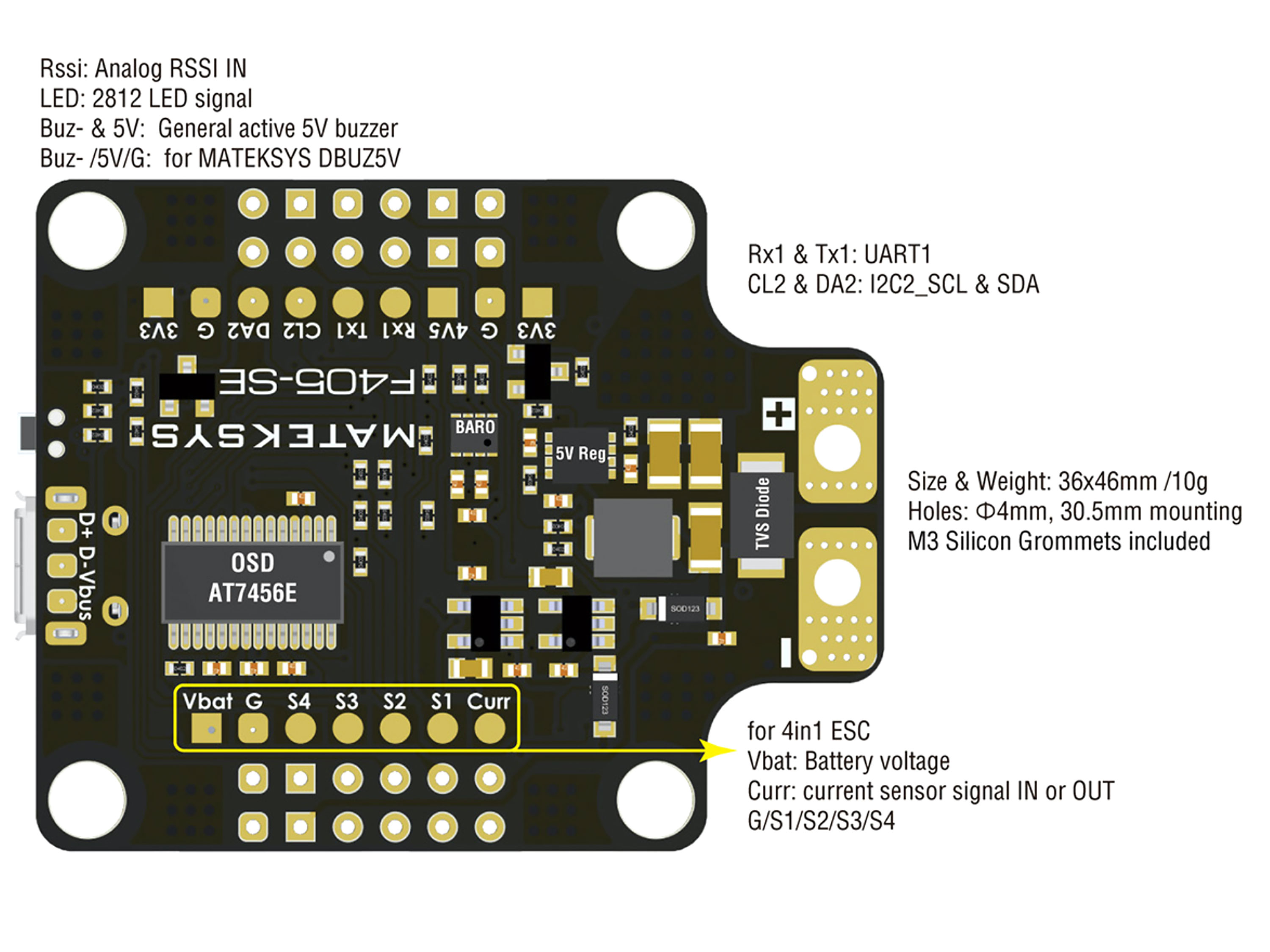

• Интерфейсы:
• I2C: 2;
• ADC: 3;
• PWM: 9;
• RX6: 4;
• UART: 6;
• Softserial_TX: 1.

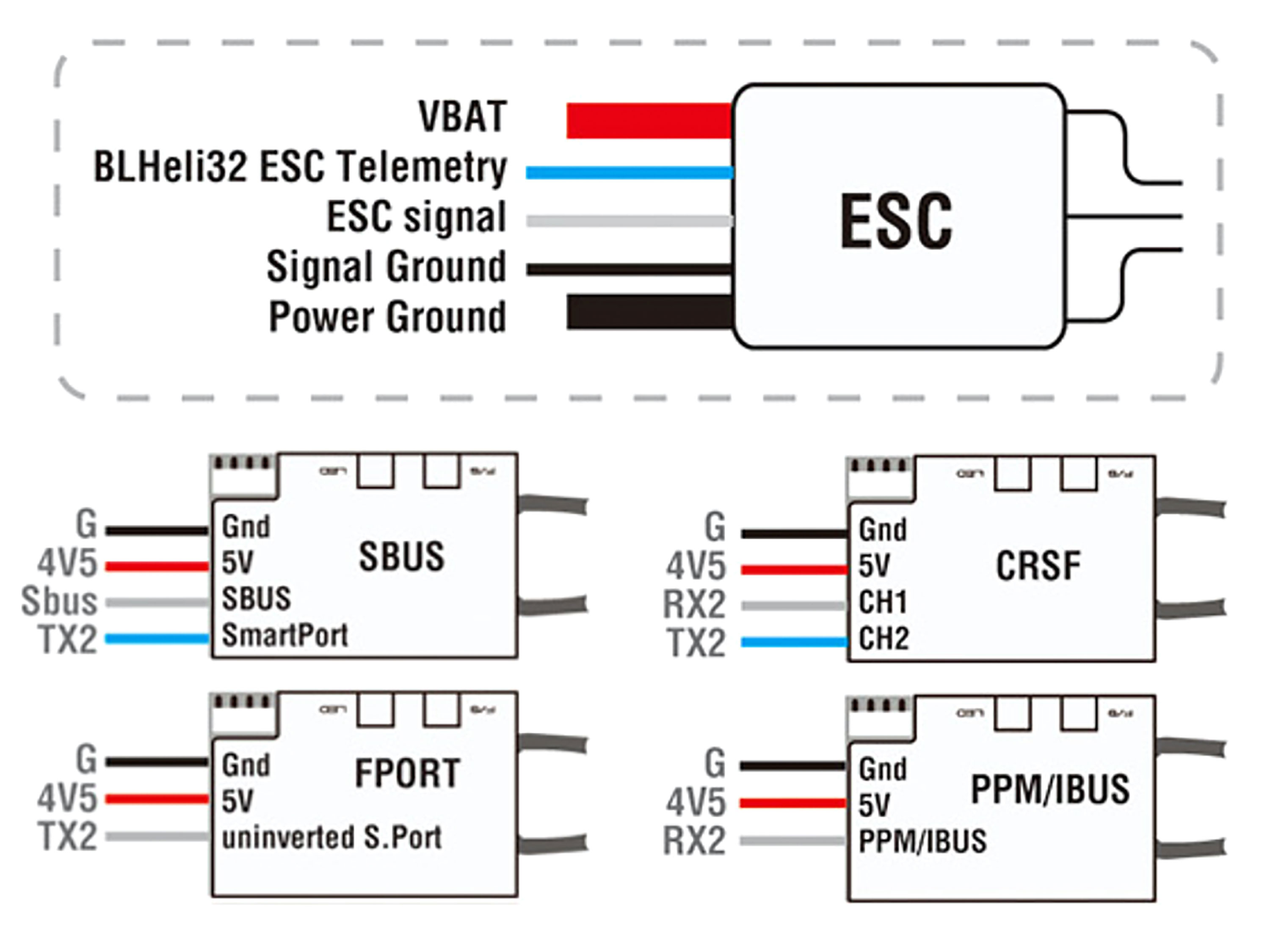

• PPM/UART (общий): UART2-RX;
• SBUS: встроенный инвертор для SBUS (UART2-RX);
• Внешний звуковой зуммер: поддерживается;
• Smartaudio и Tramp VTX: поддерживается;
• LED лента WS2812: поддерживается;
• LED-индикаторы: статус работы (синий, красный), 3.3В (красный);
• RSSI: поддерживается;
• BlackBox: на карту MicroSD (SD/SDHC) до 4Гб;
• Программирование: Betaflight, Cleanflight, iNAV;
• Расстояние между отверстиями крепления: 30.5х30.5мм;
• Размер: 36х36мм;
• Вес: 10г. (Без конденсатора).

• Входное напряжение: 6-36В (2-8S LiPo);
• Выходной ток: 120А (4х35А);
• Выходной пиковый ток (до 5сек): 184А (4х46А);
• Сенсор тока: 184А;
• BEC: 5В/2А (макс. 3А);
• LDO-регулятор 3.3В: макс. 200мА для приемников Spektrum.

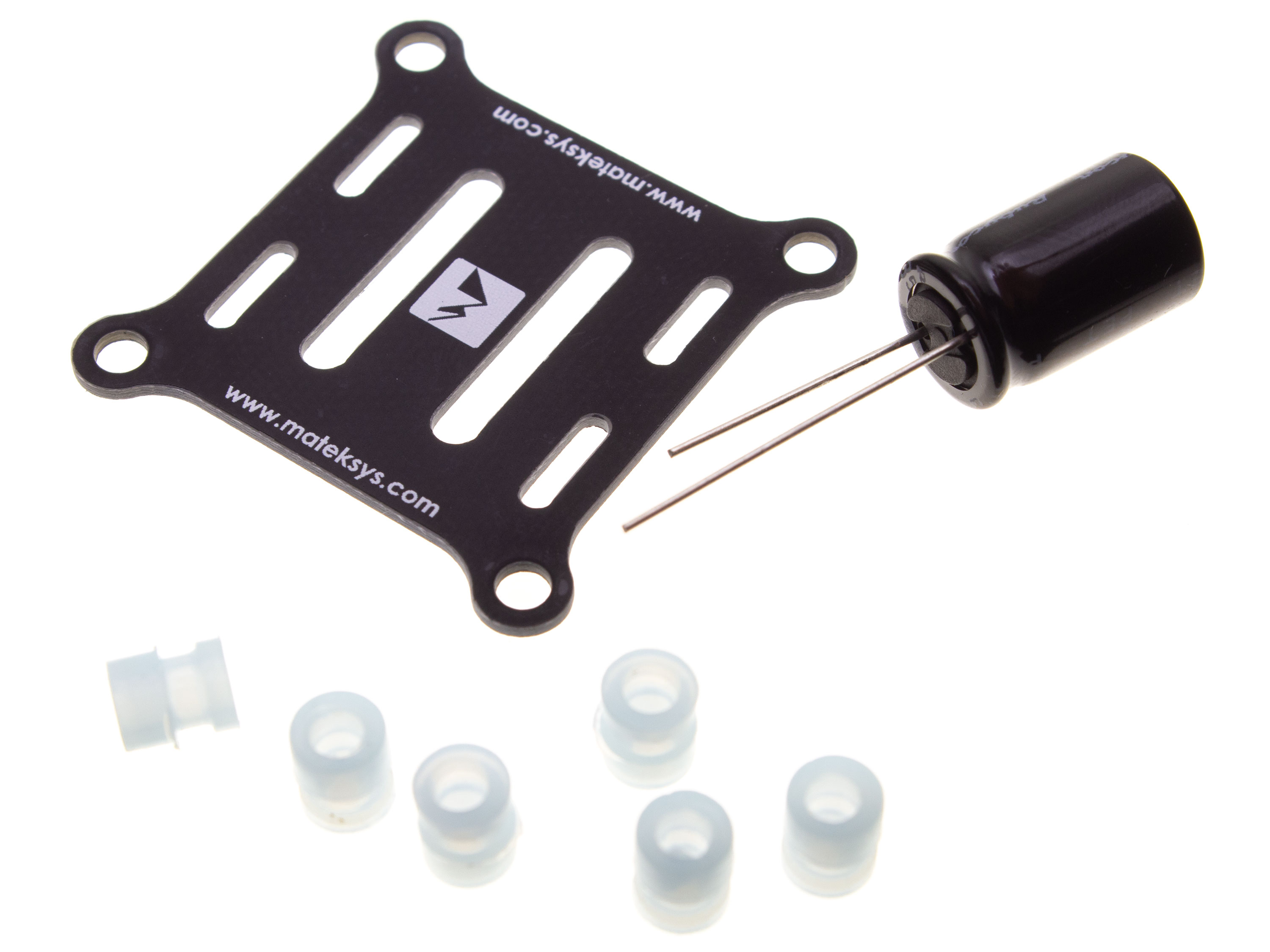

Комплектация:

• Полетный контроллер Matek F405-SE *1шт;
• Конденсатор Rubycon ZLH 35V 470uF *1шт;
• Демпфер для подвеса *6шт;
• Пластина крепления FR4 PCB 36x36x1мм *1шт.
