Общее описание

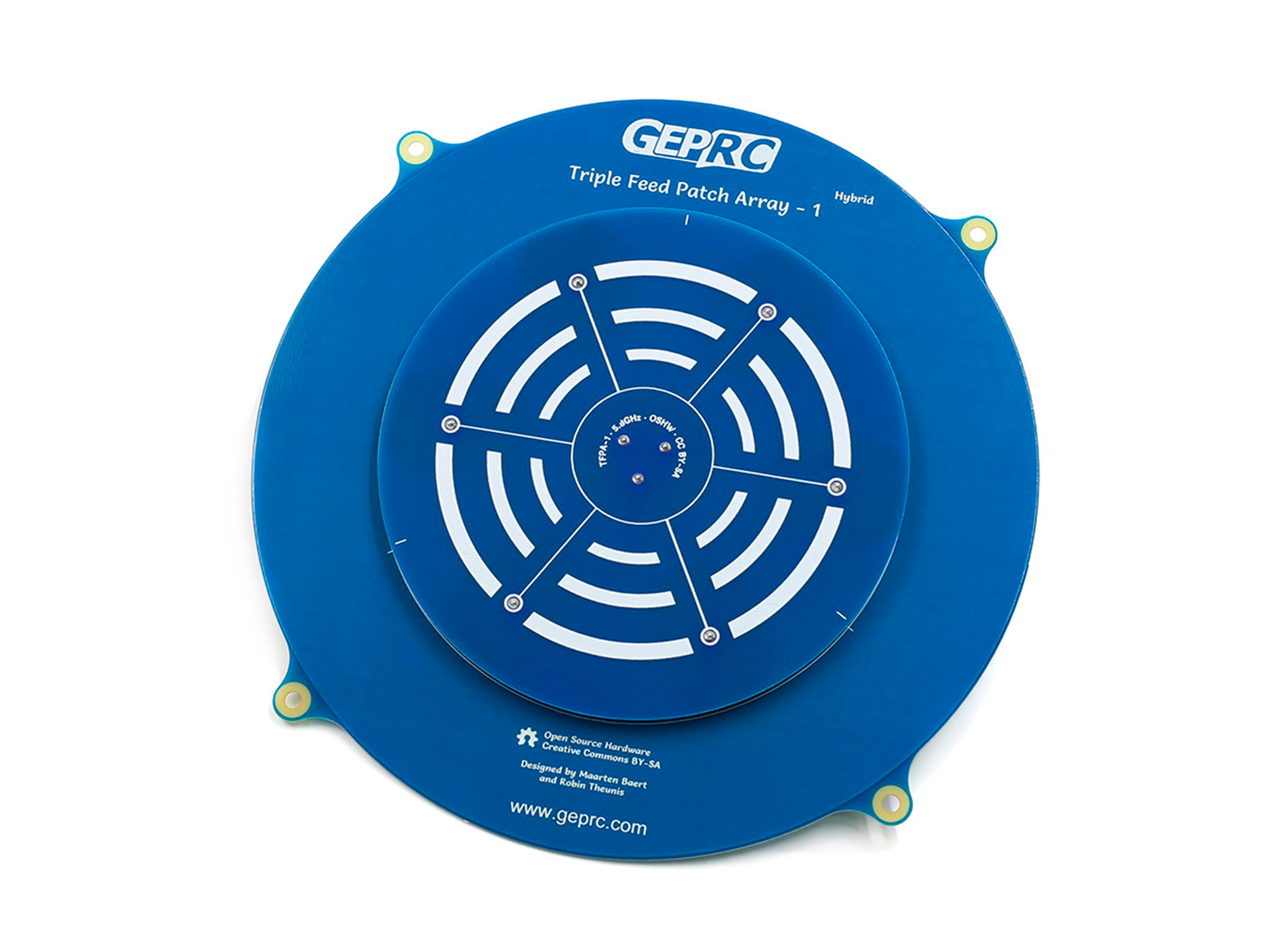

Антенна GEPRC Triple Patch Array-1 представляет собой увеличенную и расширенную версию патч антенны GEPRC Triple Feed Patch-1.

При увеличении площади поверхности антенны соответственно увеличивается процент успешно принятых и отправленных сигналов.

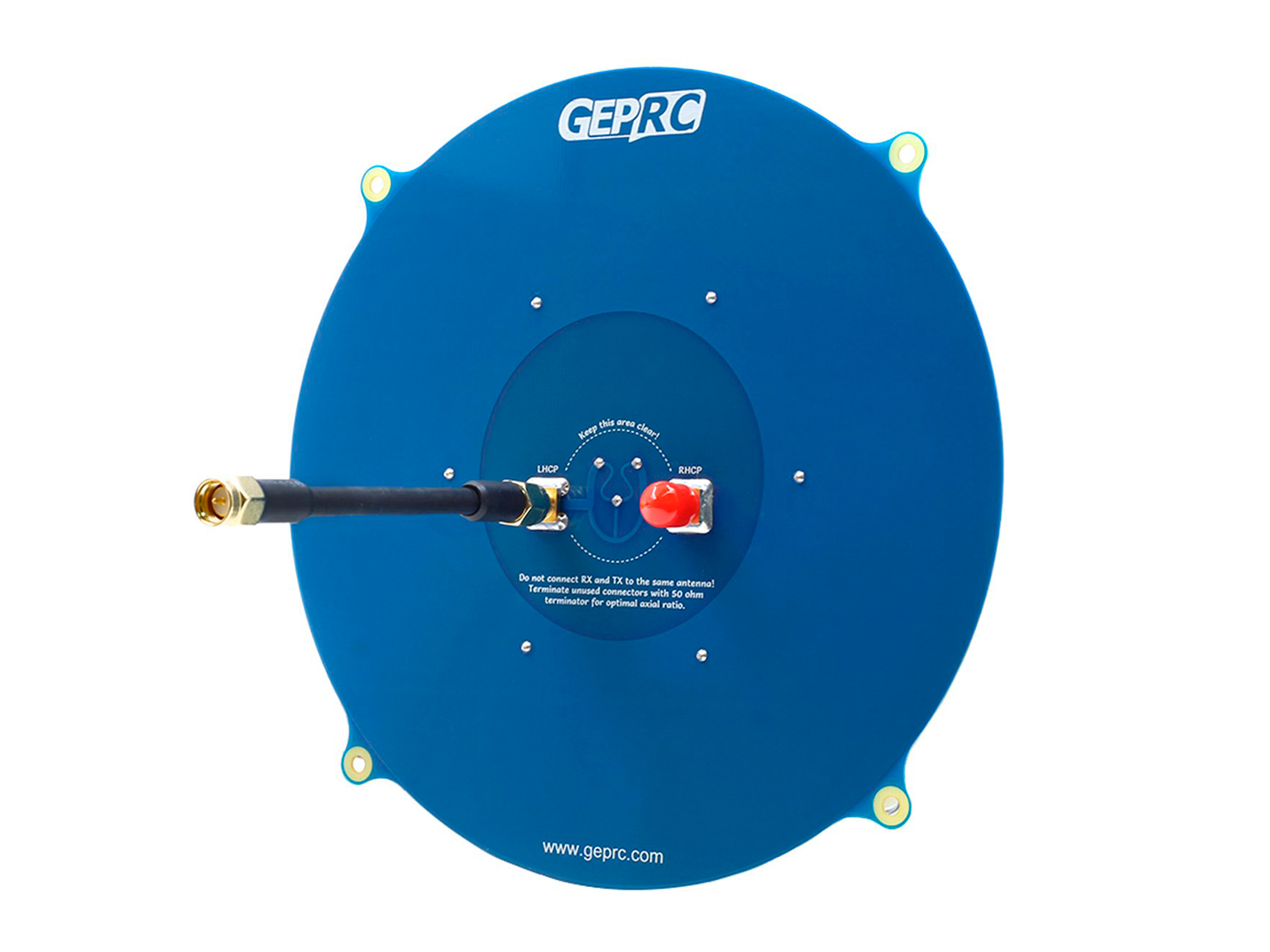

Антенна может использоваться как в режиме RHCP, так и LHCP, в зависимости от того, к какому коннектору подключено устройство приема/передачи.

В комплекте с антенной идет заглушка с сопротивлением 50Ом и удлинитель-ножка для удобного монтажа антенны.

Особенности:

• Отличная эффективность излучения;
• Специальная конструкция антенны для снижения потерь сигнала;
• Отличное осевое отношение;
• Высокий коэффициент усиления.

Технические характеристики:

• Частота: 5.47-6.13ГГц;
• Усиление: 14.4dBi;
• Поляризация: левая (LHCP) / правая (RHCP);
• Осевое отношение: 1.05 (0.38дБ);
• Коэффициент стоячей волны (SWR): <1.065;
• Ширина луча (половина мощности): 30 градусов;
• Эффективность излучения: 75%;

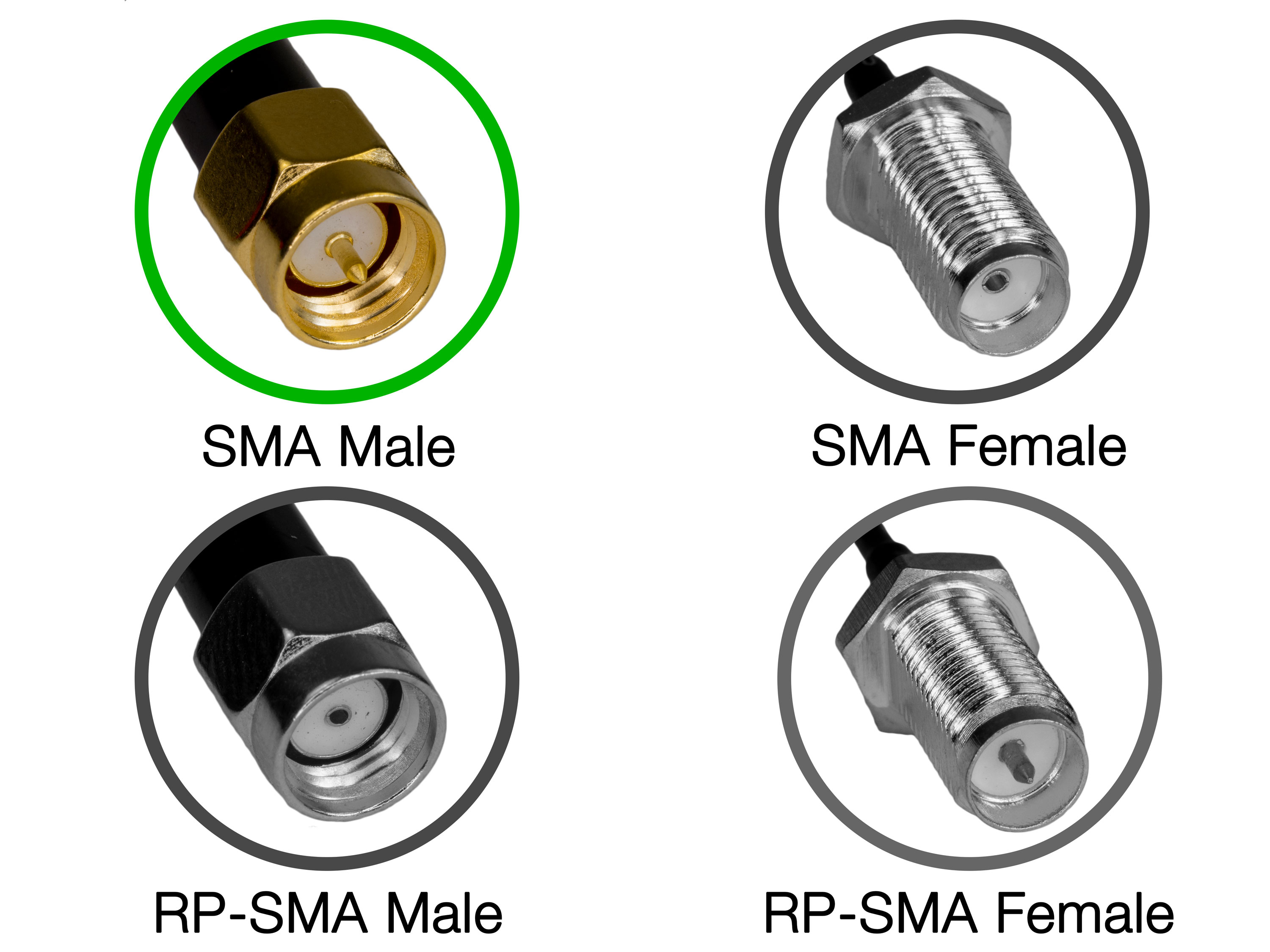

• Разъем: SMA;
• Размеры: 150х18мм;
• Вес: 64г.

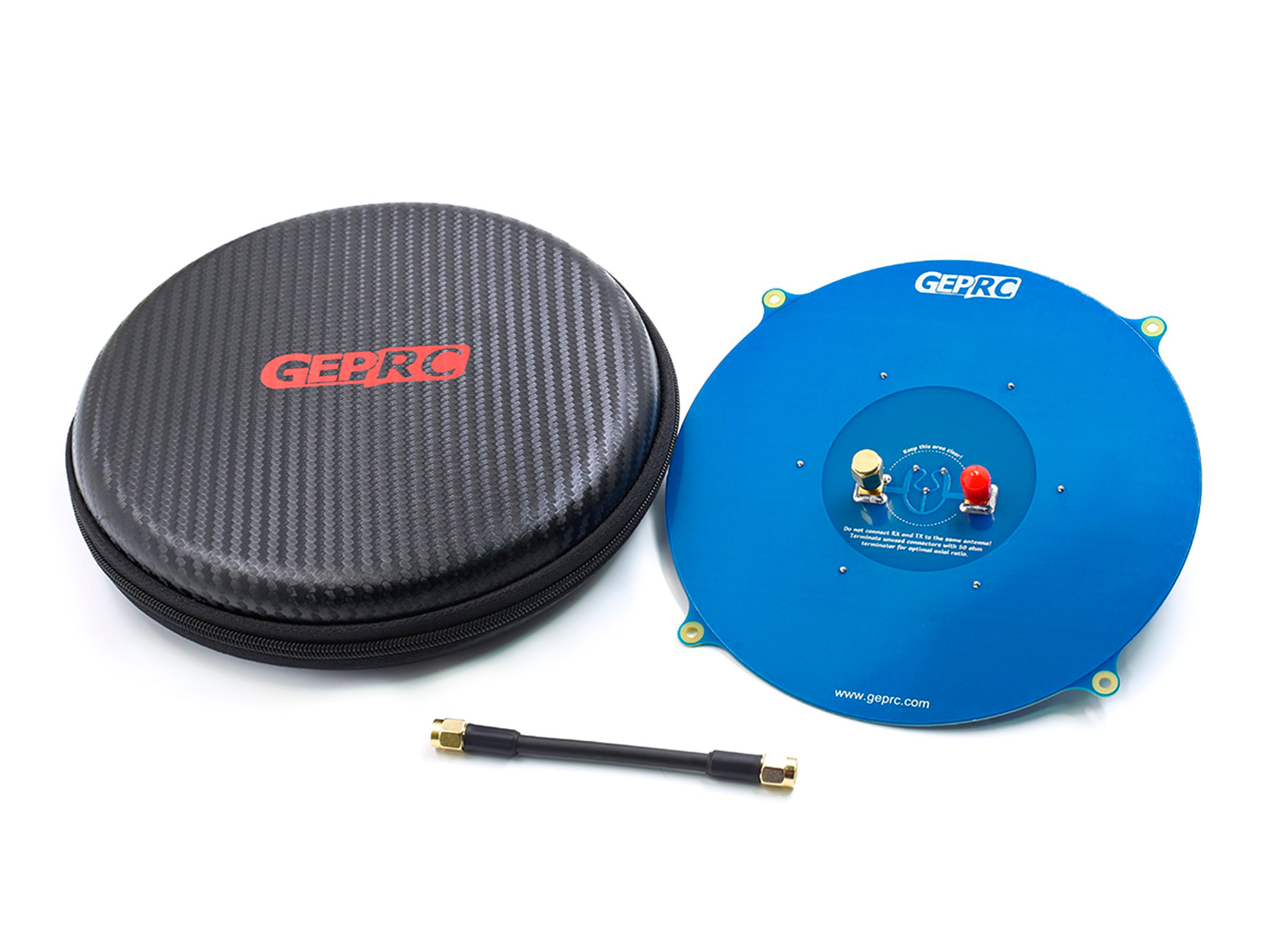

Комплектация:

• Патч антенна GEPRC Triple Feed Patch Array (SMA) *1шт;
• Удлинитель-ножка SMA *1шт;
• Заглушка для разъема антенны *1шт;
• Кейс для хранения *1шт.
