Общее описание

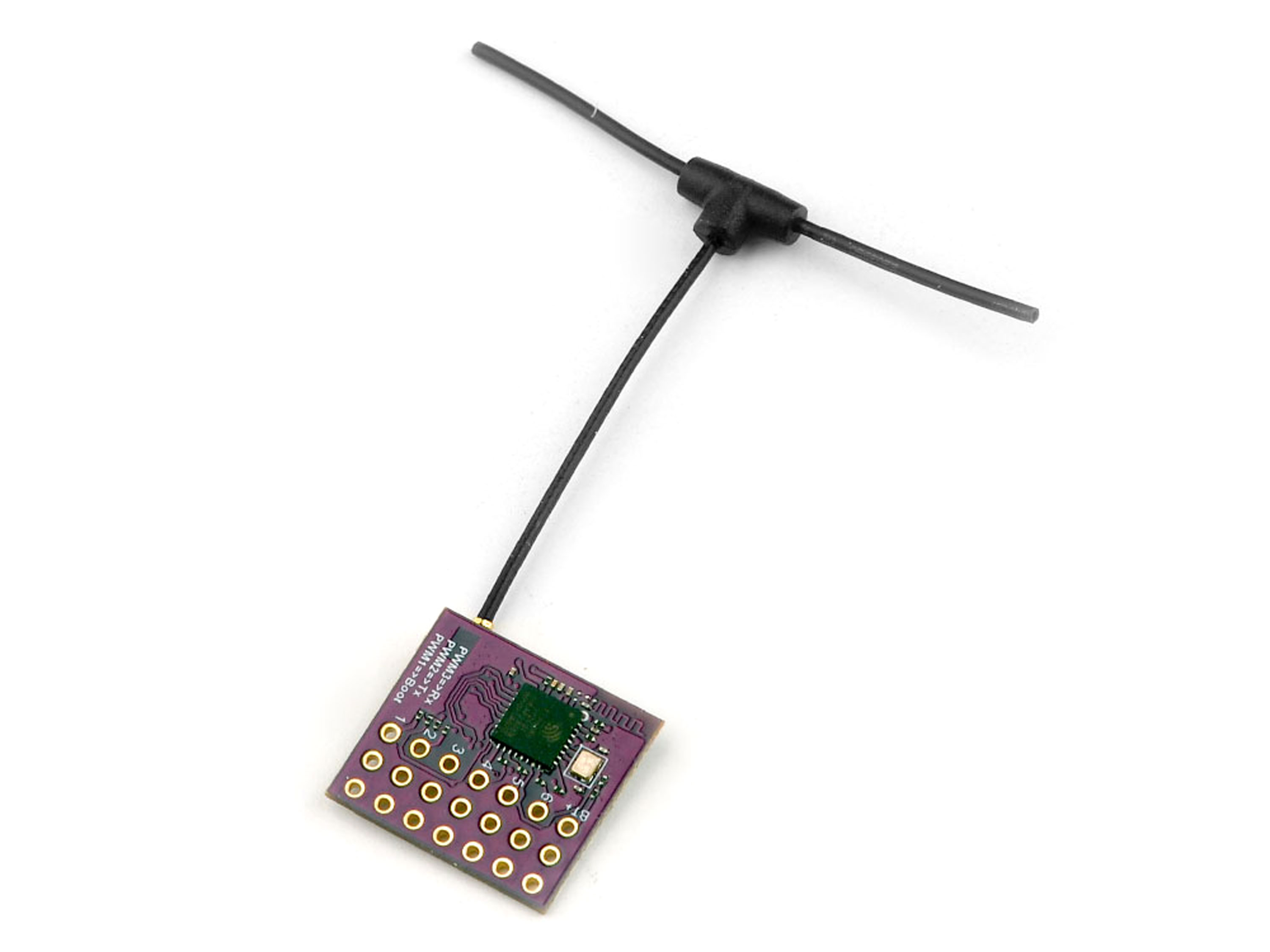

Радиоприемник Happymodel EPW6 TCXO PWM (2.4ГГц).

Привязка модуля к приемнику EPW6:

• Подайте питание на приемник, дождитесь, пока зеленый светодиод не погаснет, немедленно выключите питание и затем повторите вышеперечисленные шаги. Когда приемник включается в третий раз, зеленый светодиодный индикатор начинает мигать дважды, что означает, что приемник переходит в режим привязки.
• Войдите в меню ELRS на вашей радиоаппаратуре, затем нажмите [Bind].

Значение светодиодного индикатора приемника:

• Светодиод горит постоянно - успешная привязка / соединение установлено;
• Двойное мигание светодиода - находится в режиме привязки;
• Медленное мигание светодиода - отсутствие сигнала от модуля TX;
• Быстрое мигание светодиода - приемник в режиме точки доступа Wi-Fi.

Примечания:

• Передающий модуль и радиоприемник должны быть одной версии прошивки ELRS, в противном случае привязка не будет выполнена.

Технические характеристики:

• Количество каналов: 6 (PWM);
• Рабочая частота: 2.4ГГц;
• Рабочее напряжение: 5-8.4В;
• Процессор: ESP8285, SX1280/1281;
• Мощность телеметрии: 12дБм;
• Прошивка: ExpressLRS;
• Протокол: CRSF / PWM;
• Встроенный TCXO: кварцевый генератор с температурной компенсацией;

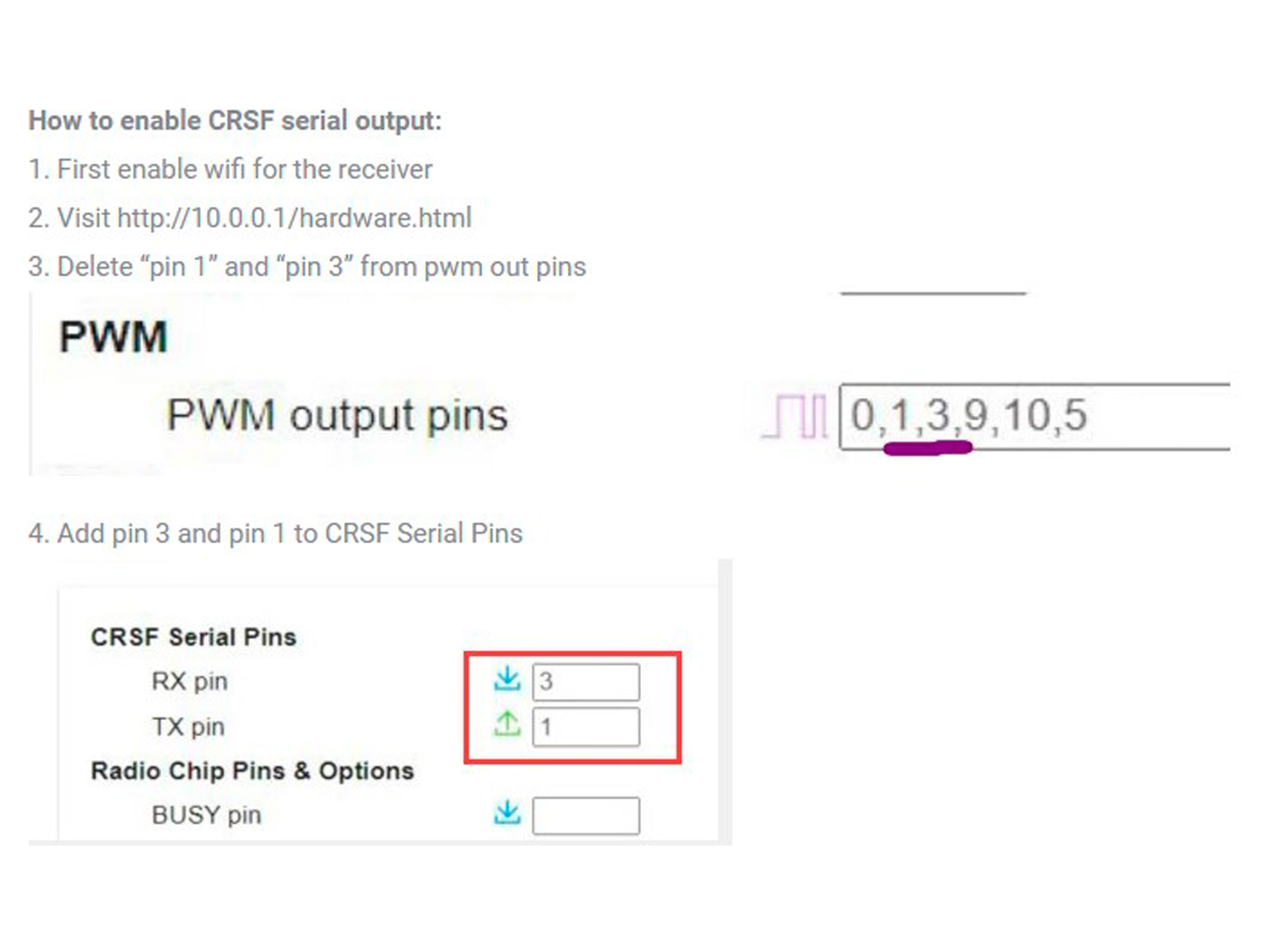

• Обновление прошивки с помощью Wi-Fi::
• PWM (цель: Generic ESP8285 6xPWM 2.4Ghz RX);
• CRSF (цель: HappyModel_EP_2400_RX).
• Разъем антенны: IPEX/U.FL;
• Размер: 43х25х15мм;
• Вес: 15г.

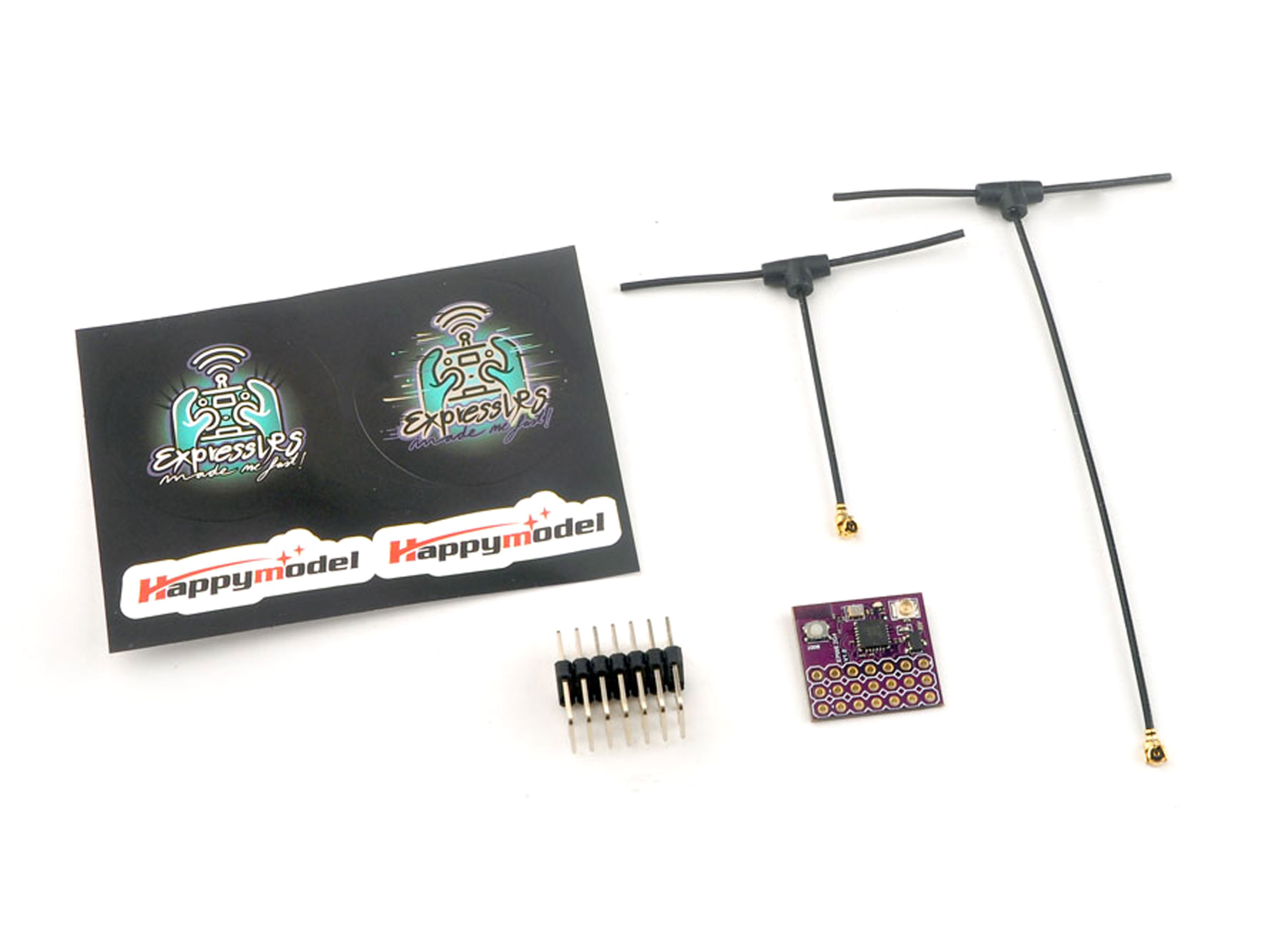

Комплектация:

• Приемник Happymodel EPW6 TCXO PWM (2.4ГГц) *1шт;
• Антенна Happymodel T-Type Long (2.4ГГц) *1шт;
• Антенна Happymodel T-Type Short (2.4ГГц) *1шт;
• Коннектор 2.54мм (7-пин) *3шт.
