Загальний опис

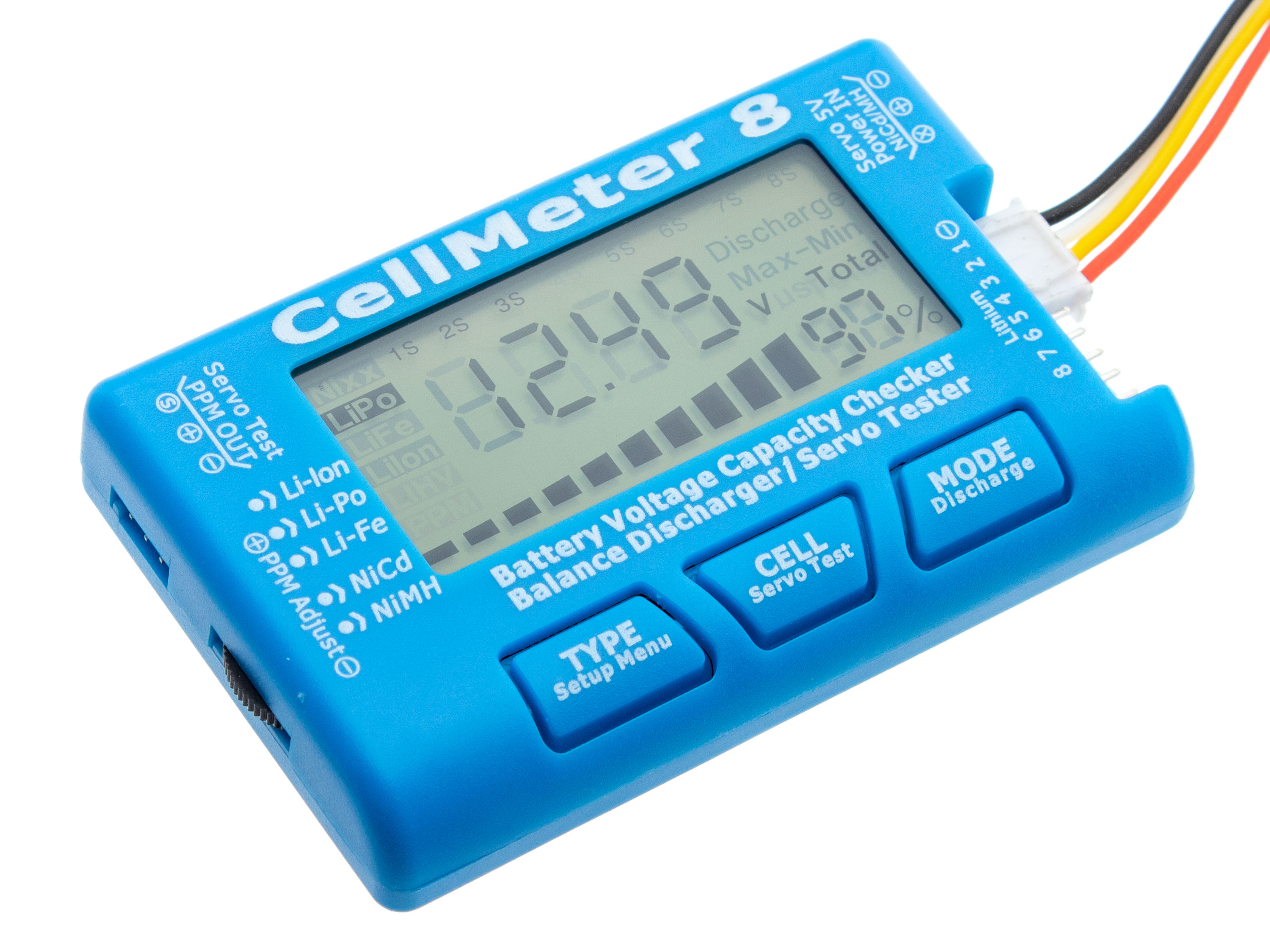

Мультифункційний тестер CellMeter 8 є покращеною версією CellMeter 7, в якій реалізований ряд додаткових функцій. Так, є підсвічування дисплею, режими розряду та балансування, сервотестер.

Для перевірки напруги АКБ (LiPO, LiFe, LiIon) потрібно підключити її балансувальний роз'єм до тестеру. Щоб переглянути залишковий заряд АКБ в процентах потрібно вибрати за допомогою кнопки «TYPE» необхідний тип АКБ (за замовчуванням стоїть LiPO). Відмінні від LiXX типи АКБ підключаються за допомогою роз'єму «NiCd/MH», який встановлений трохи вище балансувального.

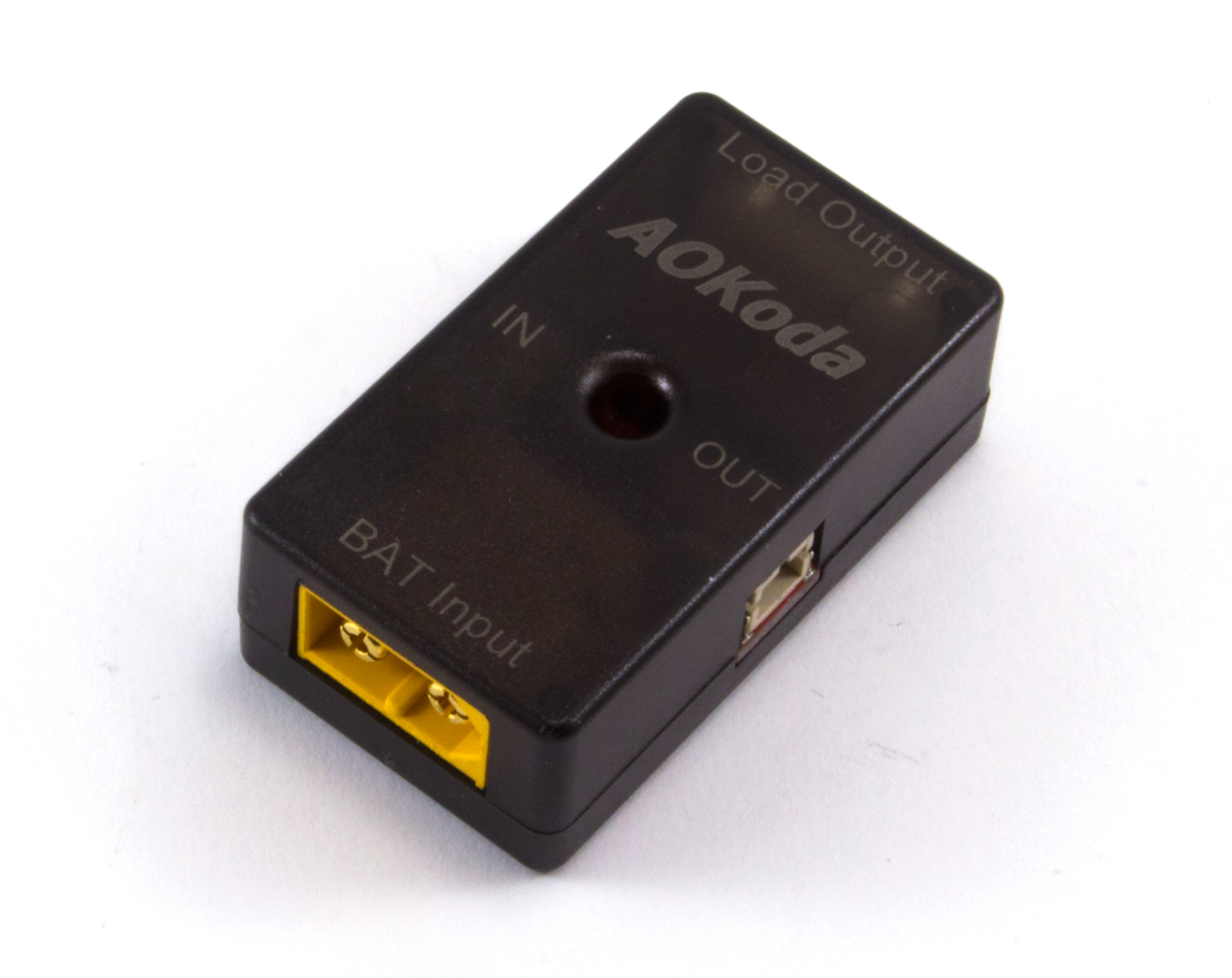

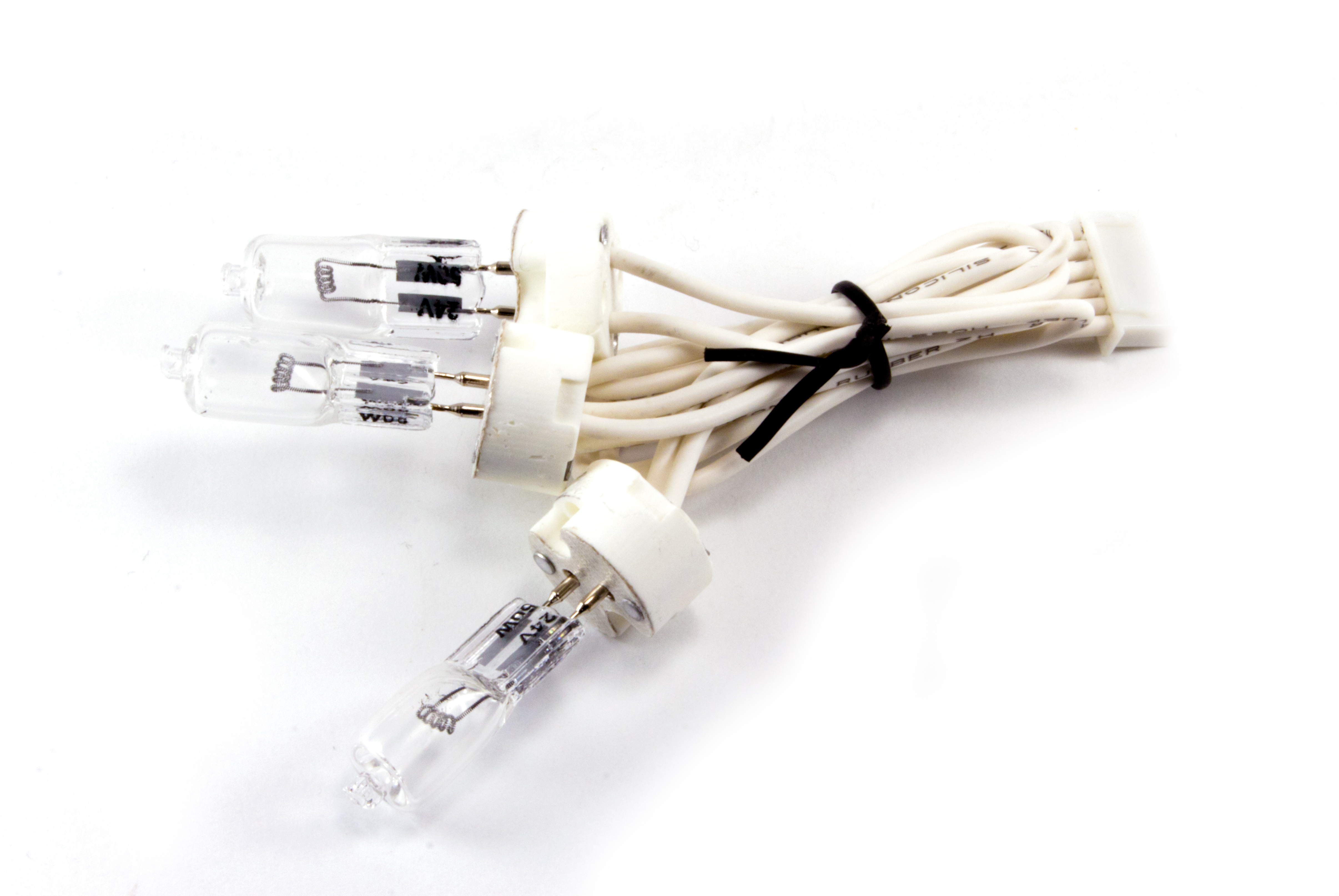

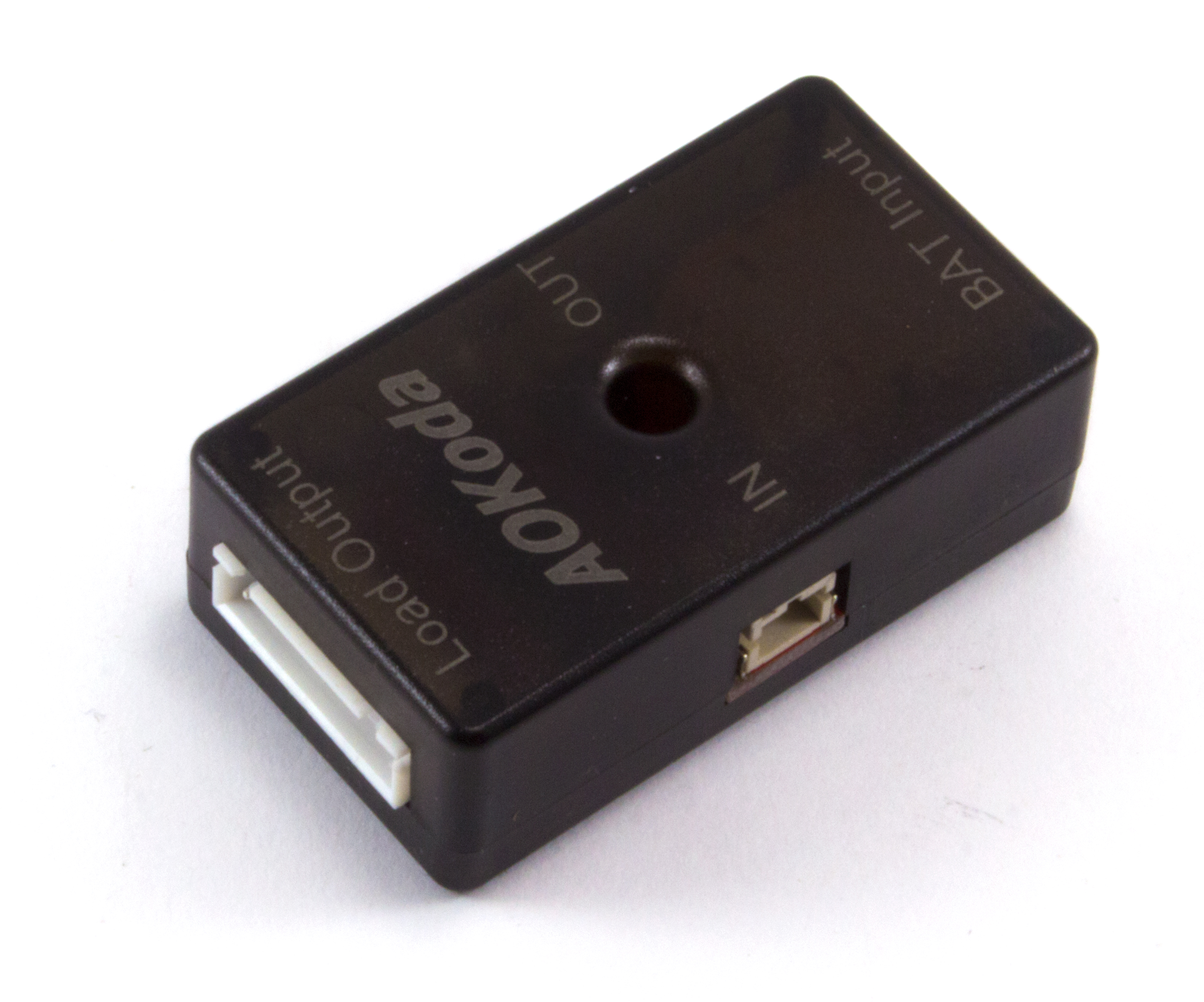

Для запуску режиму балансування потрібно 3с утримувати затиснутою кнопку «MODE», для запуску режиму розряду потрібно зробити так само, але з приєднаним разрядником (як на фото). Для роботи мультифункційного тестеру в режимі сервотестеру потрібно приєднати живлення (5В) за допомогою роз'єму «Servo 5V» і 3с тримати затиснутою кнопку «CELL». Сервотестер може працювати в одному з трьох режимів, котрі перемикаються одиночними натисканнями кнопки «CELL»: «Ручний», «Автоматичний», «Установка« 0 ».

Регулювання проводиться роликом. Сервомашинки підключають до гнізда «PPM OUT» мультифункційного тестеру, який знаходиться зліва.

Режим налаштування запускається утриманням 3с кнопки «TYPE». Варіанти налаштувань змінюються одиночними натисканнями кнопки «TYPE». Для зміни параметрів в будь-якому режимі застосовують кнопки «CELL» і «MODE». В даному режимі роботи мультифункційного тестеру ви зможете швидко налаштувати:

• Кінцеву напругу розряду АКБ (від 2 до 4.2В);
• Частоту PPM сигналу (від 50 до 300Гц);
• Діапазон тестування сервомашинки (від 500 до 2500мкс або від 1000 до 2000мкс);
• Тривалість підсвічування;
• Звуковий сигнал.

Технічні характеристики:

• Підтримує такі типи акумуляторів:
  • LiPO;
  • LiFe;
  • LiIon;
  • LiHV;
  • NiMH;
  • NiCd;
  • Pb.
• Дисплей: 2.3дюйма;
• Струм балансування: 0.1А;
• Макс. потужність розряду: 150Вт;
• Точність вимірювання: 0.001В;
• Розміри: 84х53х15мм.

Комплектація:

• Мультифункційний тестер CellMeter 8 *1шт.
