Загальний опис

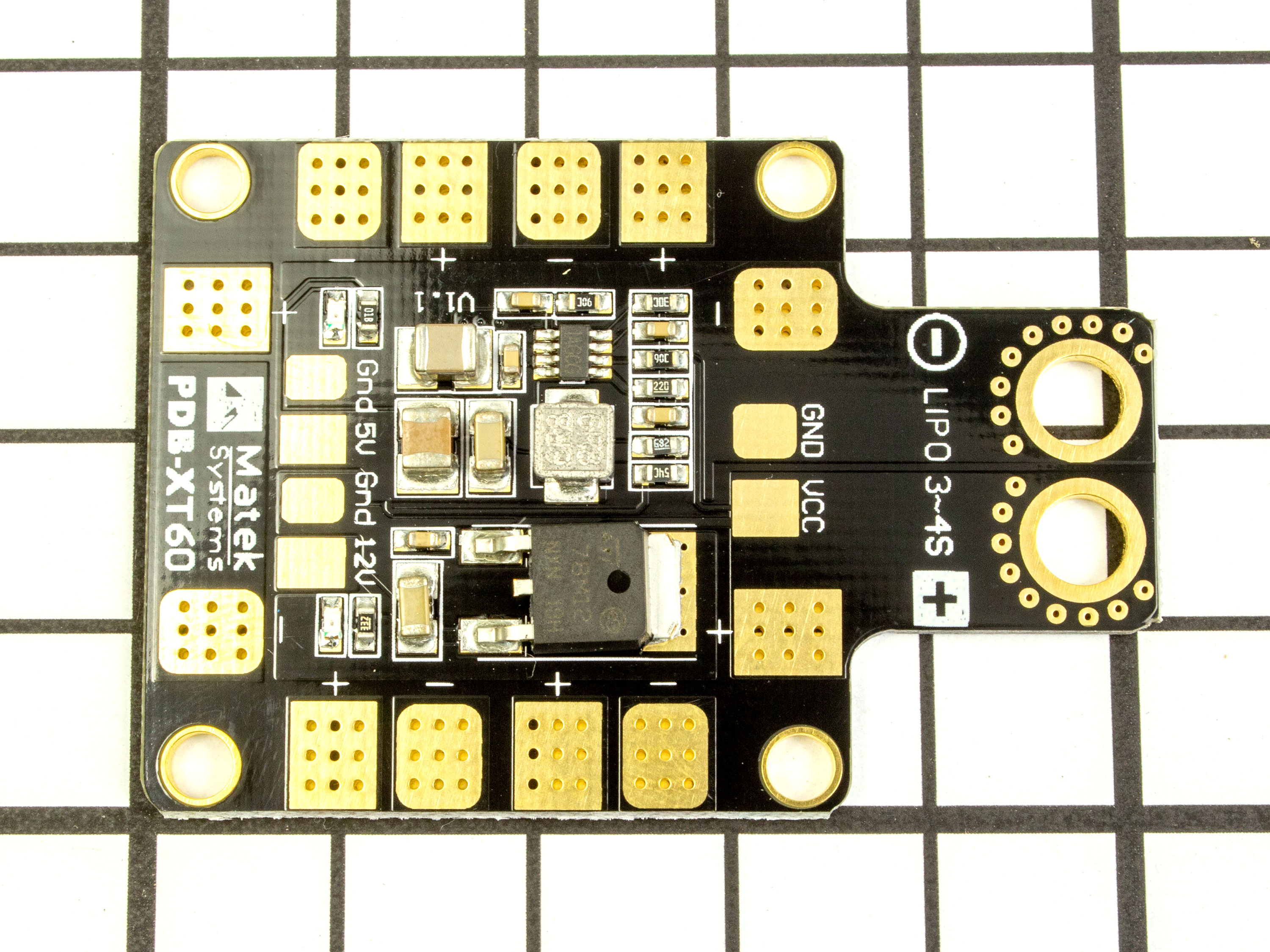

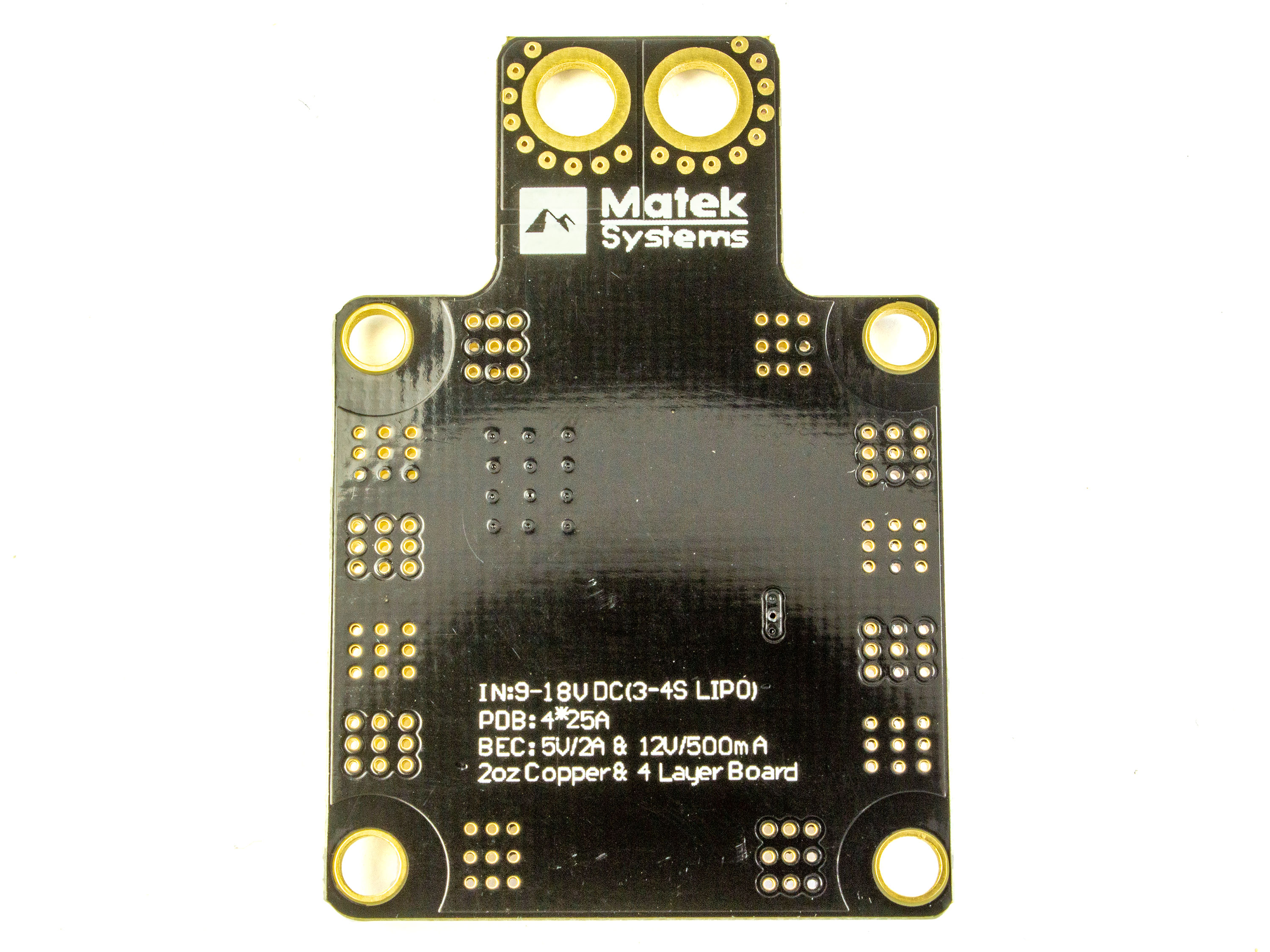

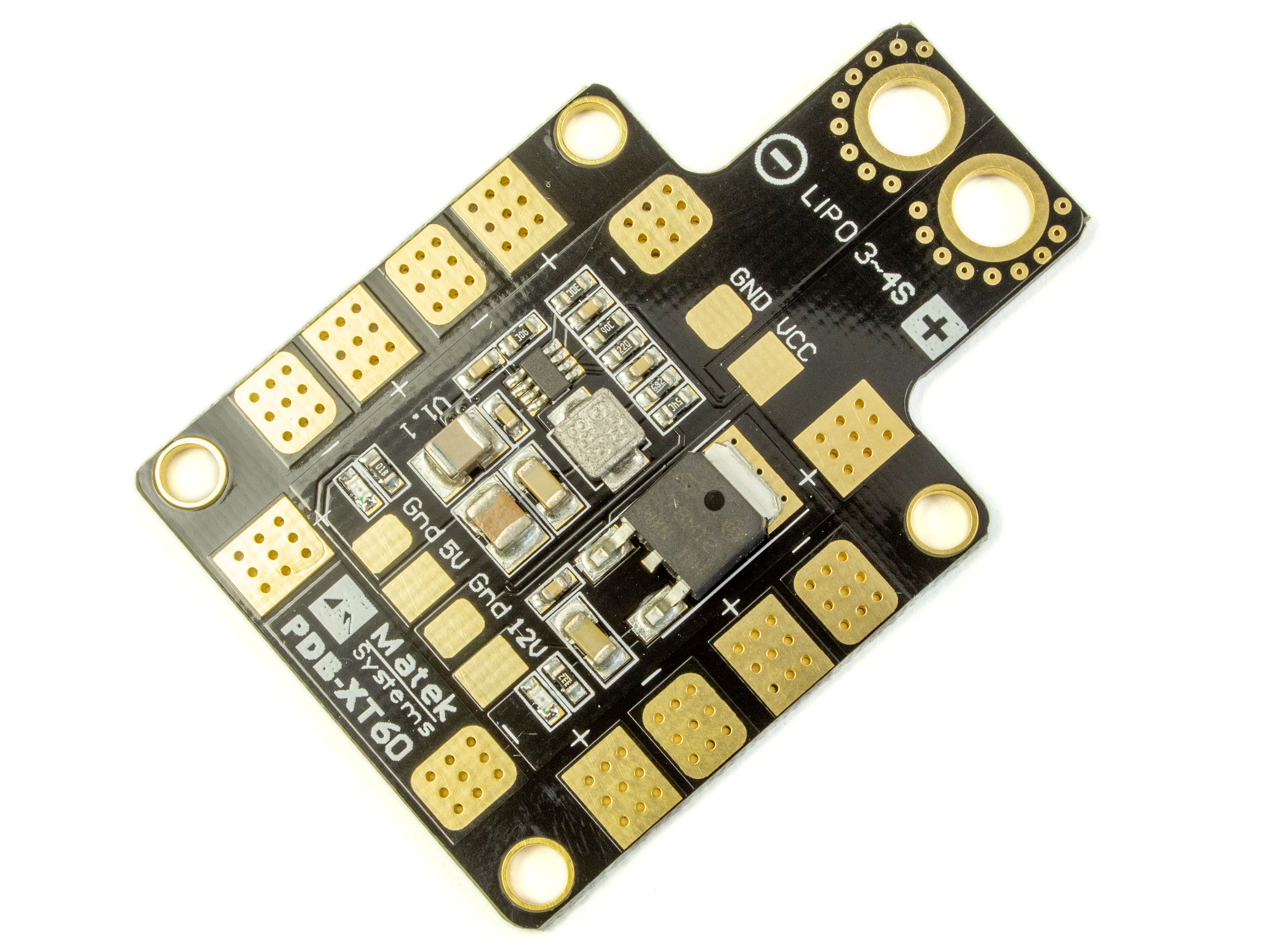

Плата виготовлена фірмою Matek, з якісних компонентів. Потрібна для зручного підключення регуляторів на Вашому мультикоптері.

 Особливості:

• Плата PDB є чотирьох шаровою з загальною товщиною лише 1.6мм;
• Вбудований XT60 роз’єм живлення для економії ваги (потрібно запаяти);
• 6 пар контактних площадок для підключення максимум 6-ти регуляторів (до 100А);
• Можливість компонування монтажу регуляторів в двох варіантах: рами типу H або X (для квадрокоптерів);
• BEC 5В/2А для живлення приймачів, польотних контролерів, світлодіодів тощо, та BEC 12В/0.5А для живлення камер та відеопередавачів;
• LED індикатори сигналізації роботи BEC-ів 5В та 12В.

Технічні характеристики:

• Вхідна напруга: 9-18В (3-4S LiPo);
• Вихідний безперервний струм: 100А (4х25А, 6х15А);
• Вихідний піковий струм (10сек): 120А (4х30А, 6х20А);
• BEC: 5В/2А;
• Вихідна напруга: 5В;
• Вихідний струм: 2А (2.5А до 10сек);
• BEC: 12В/0.5А;
• Вихідна напруга: 12В;
• Вихідний струм: 0.5А (0.8А до 5сек);
• Отвори кріплення: М3 (30.5х30.5мм);
• Розмір плати без XT60: 52х36х4мм;
• Розмір плати з XT60: 52х36х23мм;
• Вага плати без XT60: 6.4г;
• Вага плати з XT60: 10.7г.

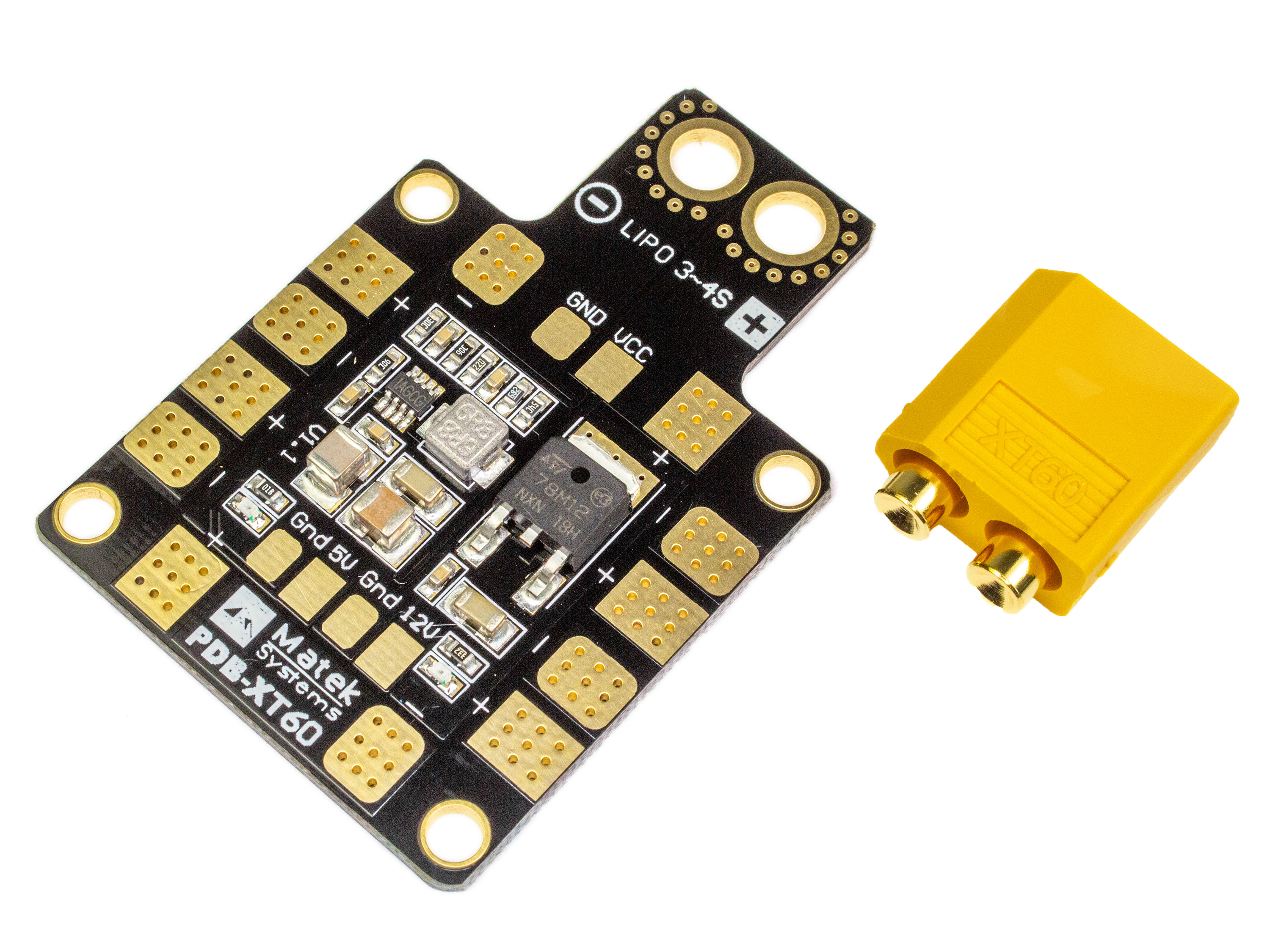

Комплектація:

• Плата розподілу живлення (PDB) Matek 100А*1шт;
• Роз’єм XT60 *1шт.
