Загальний опис

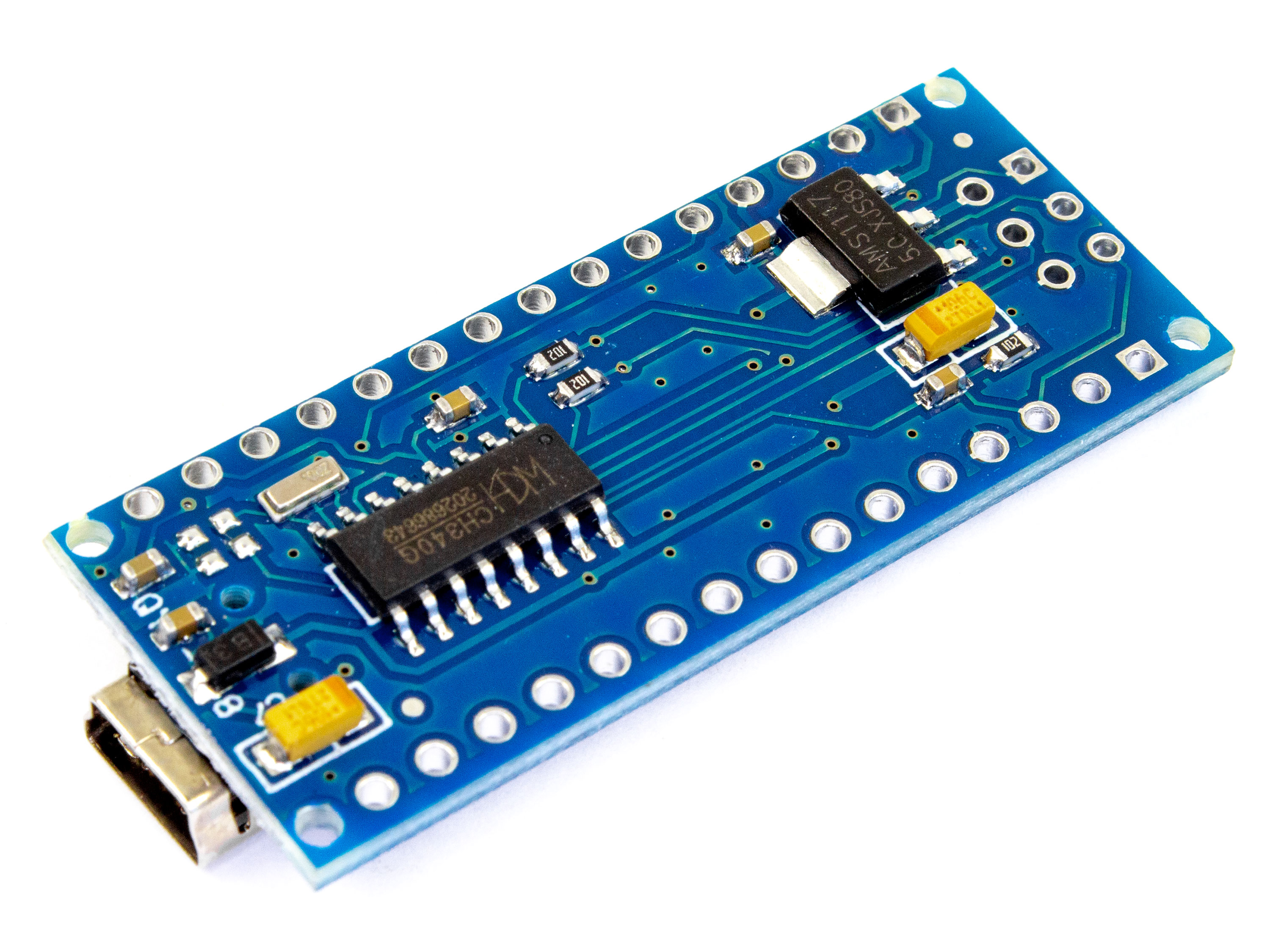

Репліка оригінальної плати Arduino Nano. Плату зроблено на основі мікроконтролера ATmega328P.

Arduino Nano - це функціональний аналог Arduino UNO, який має значно менший форм-фактор.

Окрім розміру відмінність Nano полягає у тому, що плата немає власного роз'єму для зовнішнього живлення та використовує Mini-USB роз'єм для підключення до комп'ютера а також має штиркові контакти, що дозволяє легко встановлювати її на макетну плату.

Живлення плати можливе через USB або з використанням зовнішнього джерела живлення (пін VIN), в цьому випадку напруга живлення може складати 6-12В, оскільки плата має вбудований стабілізатор або 5В стабільного зовнішнього живлення (пін "5V").

Програмується за допомогою програмного забезпечення ArduinoIDE.

 Технічні характеристики:

• Мікроконтролер: ATmega328P;
• Робоча напруга: 5В;
• Тактова частота: 16МГц;
• Вхідна напруга живлення: 6-12В;
• Цифрові входи/виходи: 14 (6 з яких ШІМ);
• Аналогові входи: 6;
• Максимальний струм одного входу/виходу: 40мА;
• Максимальний струм одного виводу (3.3В): 50мА;
• Інтерфейси: I2C/TWI, SPI, UART, PWM;
• USB-перетворювач: CH340G;
• Flash-пам'ять: 32Кб;
• Оперативна пам'ять (SRAM): 2Кб;
• EEPROM-пам'ять: 1Кб;
• Розмір: 44.6х17.8х7мм;
• Вага: 3.4г.

Комплектація:

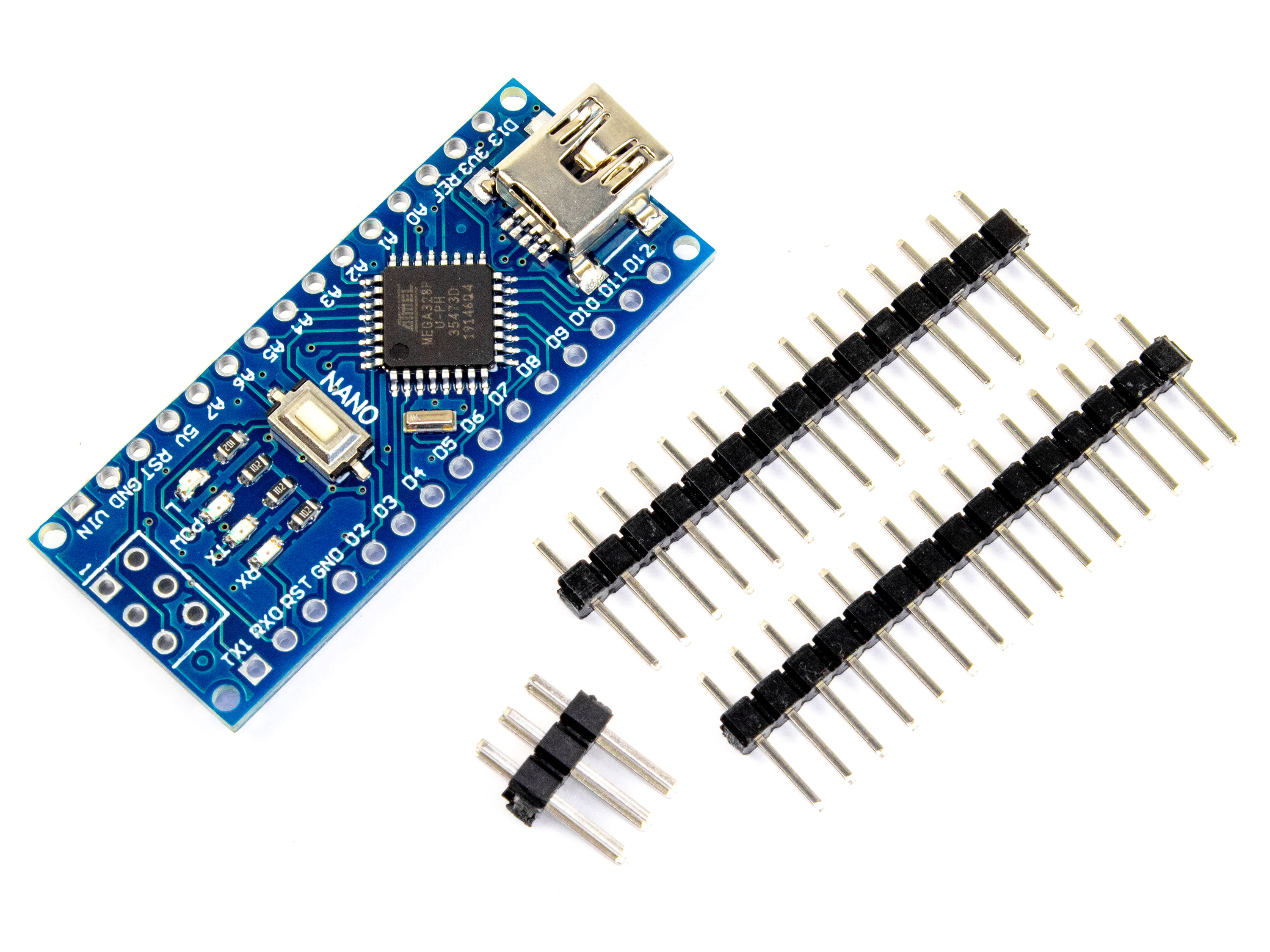

• Контролер Arduino Nano V3 AVR *1шт.
