Загальний опис

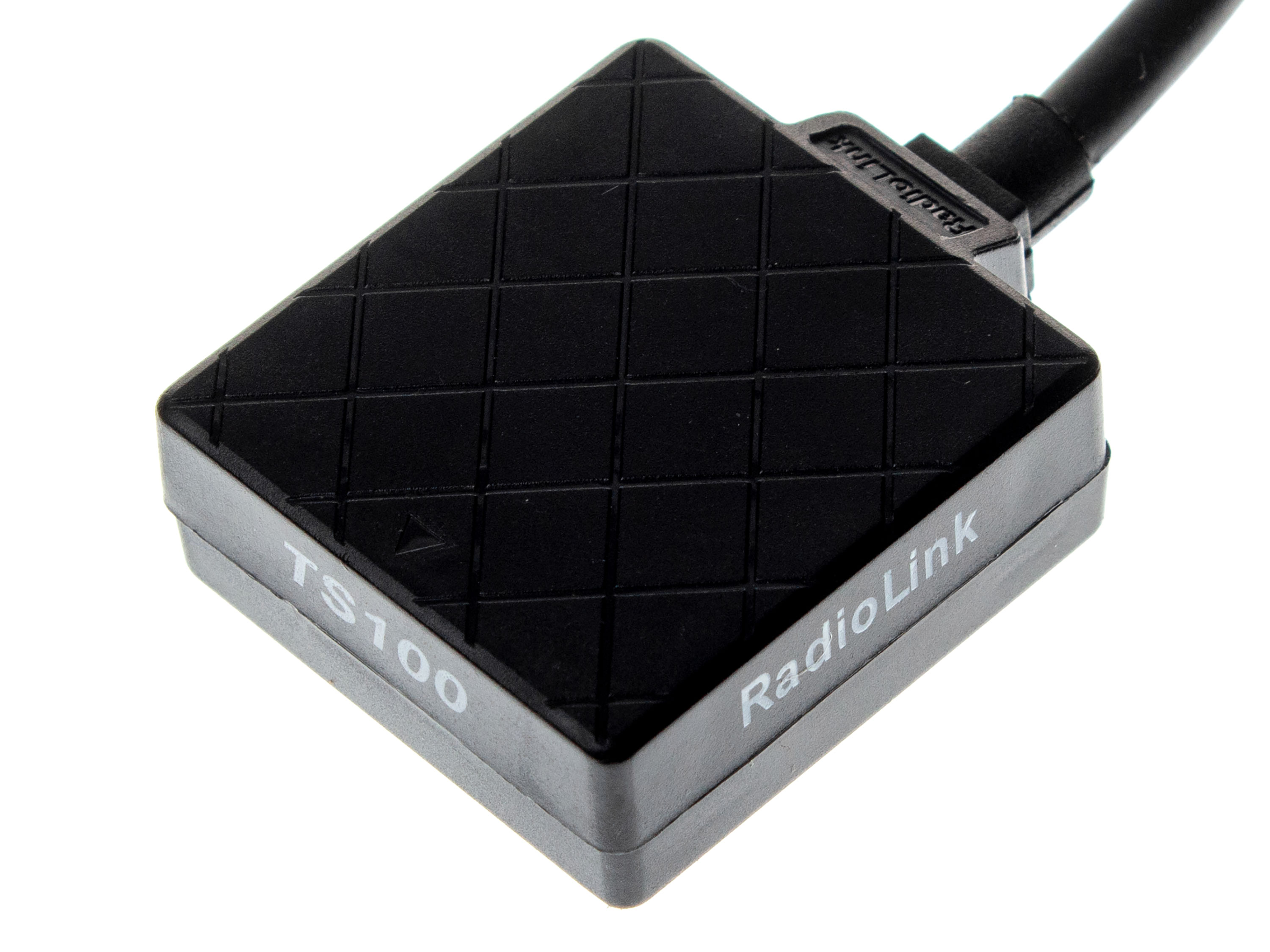

Міні GPS модуль Radiolink TS100 для радіокерованих моделей квадрокоптерів та літаків.

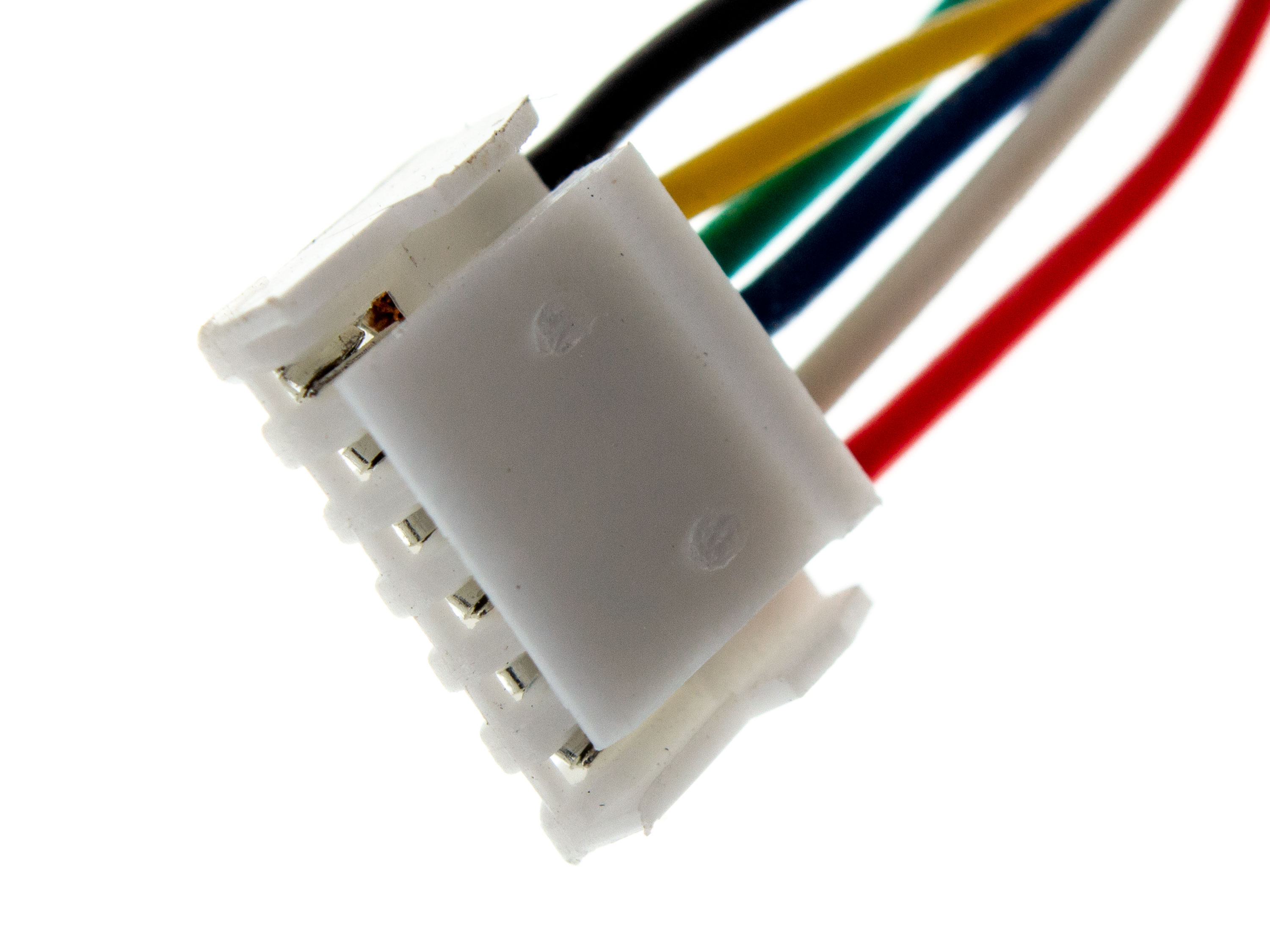

  Модуль підключається до польотного контролера за допомогою UART порту і надає можливість контролювати та відслідковувати місцезнаходження Вашої моделі в реальному часі.

Radiolink TS100 сумісний з платами керування Mini-Pix та Pixhawk з прошивкою версії не нище V3.5.4, а також з іншими контролерами в яких не потрібне використання вбудованого компаса TS100.

Інструкція

Технічні характеристики:

• Мікросхема: Radiolink M10N GPS, з U-BLOX M8030 (M8);
• Кількість каналів: 72;
• Підтримувані стандарти: GPS, GLONASS, BeiDou, QZSS, SBUS;
• Інтерфейс: UART;

• Чутливість модуля:
• Чутливість відстеження: -167дБм;
• Чутливість оновлення: 163дБм;
• Чутливість холодного старту: -151дБм;
• Чутливість гарячого старту: -159дБм.
• Точність модуля:

• Точність позиціонування: 50см;
• Точність показників швидкості: 0.1м/c;
• Готовність модуля:

• Тривалість холодного старту: 26сек;
• Тривалість гарячого старту: 1сек.
• Обмеження модуля:
• Максимальна висота: до 50км;
• Максимальна швидкість: до 515м/с;

• Максимальне прискорення: 4G.
• Робоча температура: -20°C до 60°C;
• Напруга живлення: 5В;
• Розмір: 32х30х12мм;
• Вага: 20г.

Комплектація:

• Модуль GPS Radiolink TS100 *1шт.
