Загальний опис

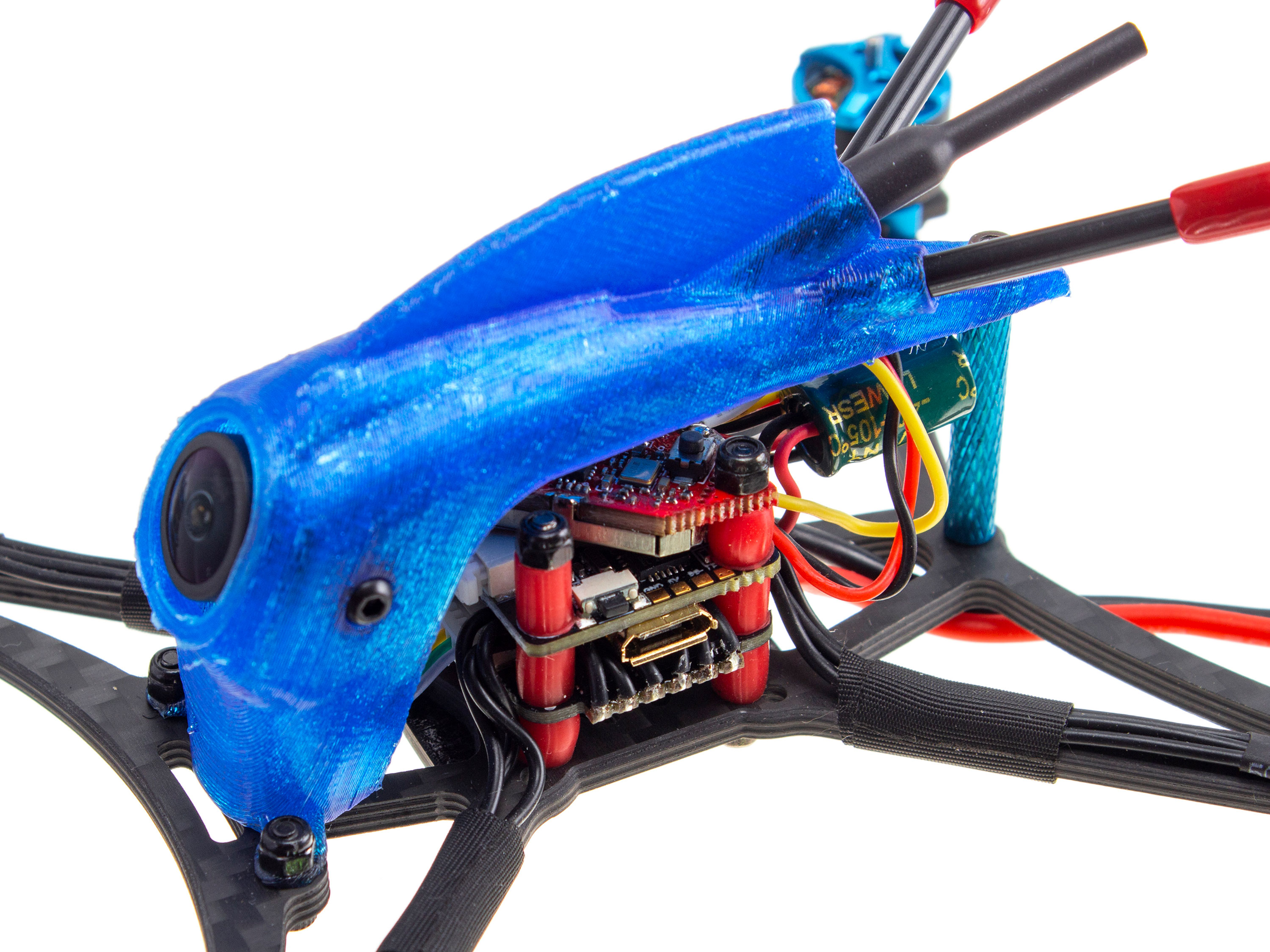

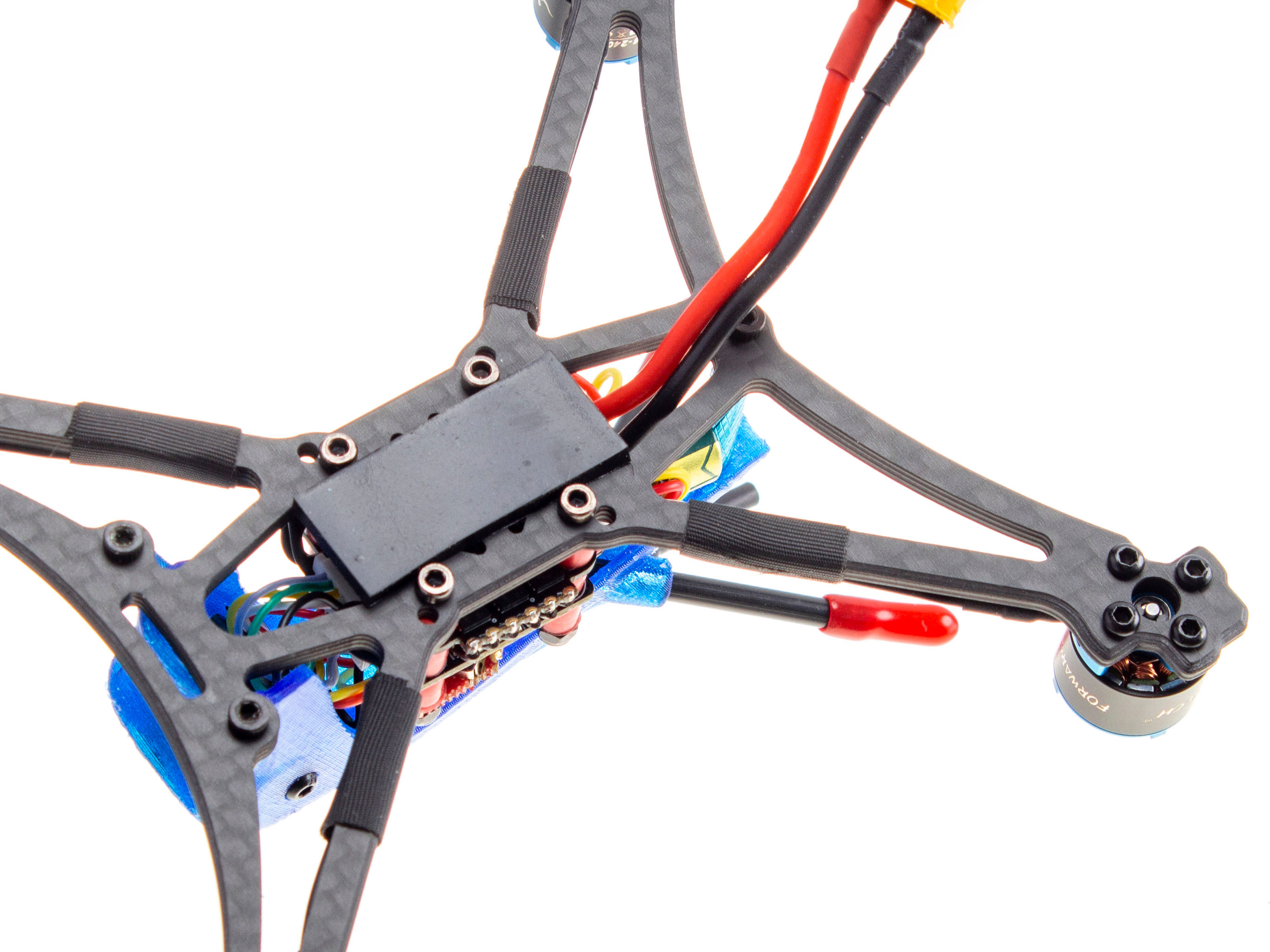

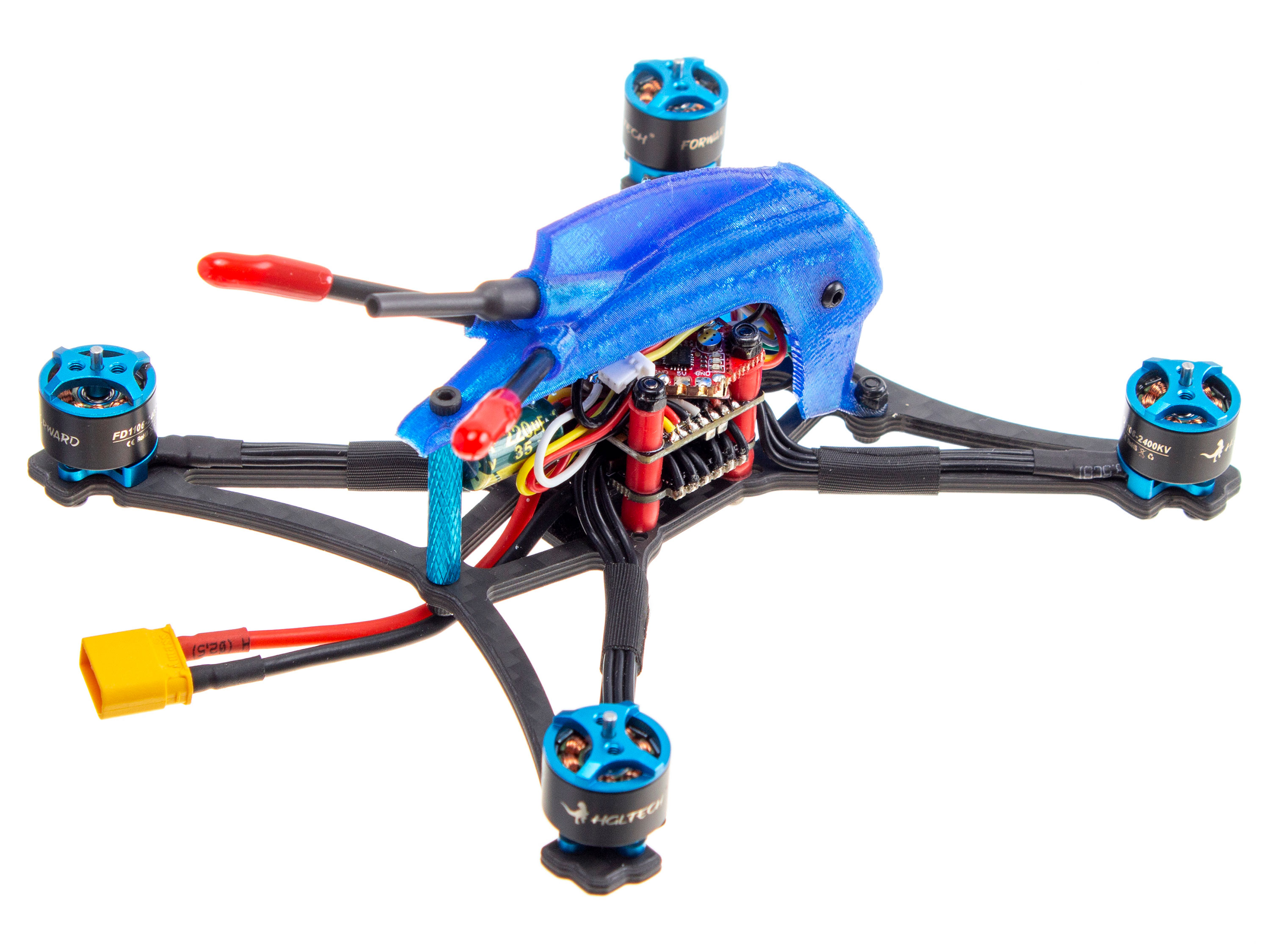

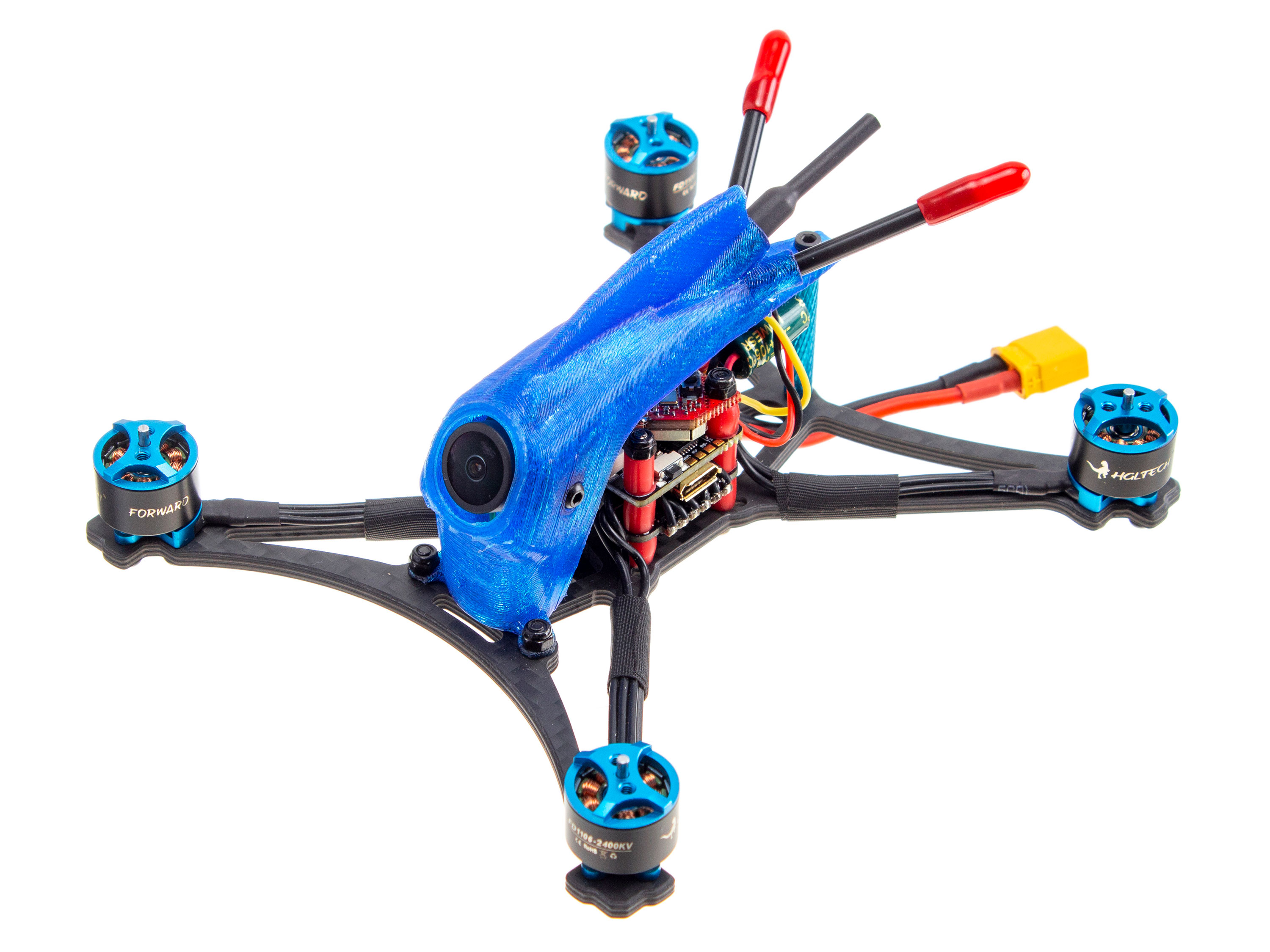

PNP версія гоночного FPV квадрокоптера HGLRC Toothpick3" Petrel132 (5-6S).

Квадрокоптер зібраний на фірмовій рамі HGLRC Petrel132 та комплектується двигунами HGLRC FD1106-2400kv, польотним контролером Forward FD411, відеопередавачем Zeus Nano, регулятором 4в1 Forward FD13A, а також камерою Runcam Nano 2.

Для використання потрібен радіопередавач з приймачем, акумулятор LiPO (6S) з зарядним пристроєм і FPV-окуляри.

В комплектації передбачено розгалужувач XT30 для можливості одночасного підключення двох акумуляторів (3S), замість одного (6S).

Рекомендовані радіоприймачі:

• FlySky:
• FS-RX2A Pro;
• FrSky:
• XM;
• XM+.
• TBS Crossfire:
• Nano;
• Nano (SE).

Рекомендовані акумулятори:

• HGLRC Kratos 300mAh 75C (6S);
• HGLRC Kratos 450mAh 75C (6S);
• HGLRC Kratos 550mAh 75C (6S).

Інструкція

Технічні характеристики:

• Двигуни HGLRC FD1106:
• KV: 2400 об/Вольт;
• Напруга живлення: 18.5-25.2В (5-6S LiPO);
• Максимальне навантаження по струму: 6А;
• Максимальна потужність: 123Вт;
• Максимальна тяга: 318г;
• Діаметр вихідного валу: 1.5мм.

• Регулятор 4в1 HGLRC Forward FD13A:
• Напруга живлення: 11.1-22.2В (3-6S LiPO);
• Максимальний постійний струм: 4х13А;
• Максимальний короткочасний струм: 4х15А (10сек);
• MCU: SILABS EFM8BB2 8біт (48МГц);
• BEC: немає;
• Прошивка: BLHeli_S;
• Роз'єм живлення: XT30 (папа).

• Контролер HGLRC Forward FD411:
• Процесор: STM32F411CEU6;
• IMU-сенсор (акселерометр/гіроскоп): MPU6000;
• OSD: Betaflight OSD;
• Прошивка: Betaflight HGLRCF411;
• Напруга живлення: 11.1-22.2В (3-6S LiPO);
• BEC: 5В/2А.
• Підтримка приймачів: SBUS, IBUS, DSMX, PPM;
• Програмування: Betaflight, Emuflight, (MicroUSB).

• Відеопередавач HGLRC Zeus Nano:
• Робоча частота: 5.8ГГц;
• Робоча напруга: 5В;
• Кількість каналів: 40;
• Потужність: PIT/ 25мВт/ 100мВт/ 200мВт/ 350мВт/ (перемикається);
• Аудіо: вбудований мікрофон;
• Роз’єм антени: U.FL/IPEX.

• Камера Runcam Nano 2:
• Матриця: 1/3" CMOS;
• Розширення: 700TVL;
• Об'єктив: 2.1мм (M8);
• Система ТВ: NTSC/PAL;
• WDR: Global WDR;
• Автоматичний контроль посилення: підтримується;
• Відео-вихід: CVBS;
• Робоча напруга: 3-5.5В;
• Колір: чорний.

• Рама HGLRC Toothpick 3" Petrel132:
• Відстань по діагоналі між осями двигунів: 132мм;
• Товщина пластини: 2.5мм;
• Сумісні розміри камери: 14х14мм (нано);
• Матеріал: карбон, алюміній, пластик;
• Вага: 18г (без електроніки).

• Габаритні розміри: 98х88мм;
• Вага: 76г (без акумулятора).

Комплектація:

• Двигун HGLRC FD1106-2400kv *4шт;
• Польотний контролер HGLRC Forward FD411 *1шт;
• Відеопередавач HGLRC Zeus Nano *1шт;
• Регулятор безколекторний 4в1 HGLRC Forward FD13A *1шт;
• Камера Runcam Nano 2 *1шт;
• Рама HGLRC Petrel132 *1шт;
• Пропелер Gemfan 3025 чорний (CW+CCW) *4шт;
• Розгалужувач XT30 *1шт;
• Ремінець HGLRC для кріплення акумулятора 13см *2шт;
• Інструкція англійською *1шт.
