Загальний опис

Модуль відеоприймача Matek VRX-1G3 створений для роботи в парі з відеопередавачем Matek VRX-1G3.

Форм-фактор модуля відеоприймача сумісний з окулярами FatShark (підключення за допомогою пінів 2.54мм).

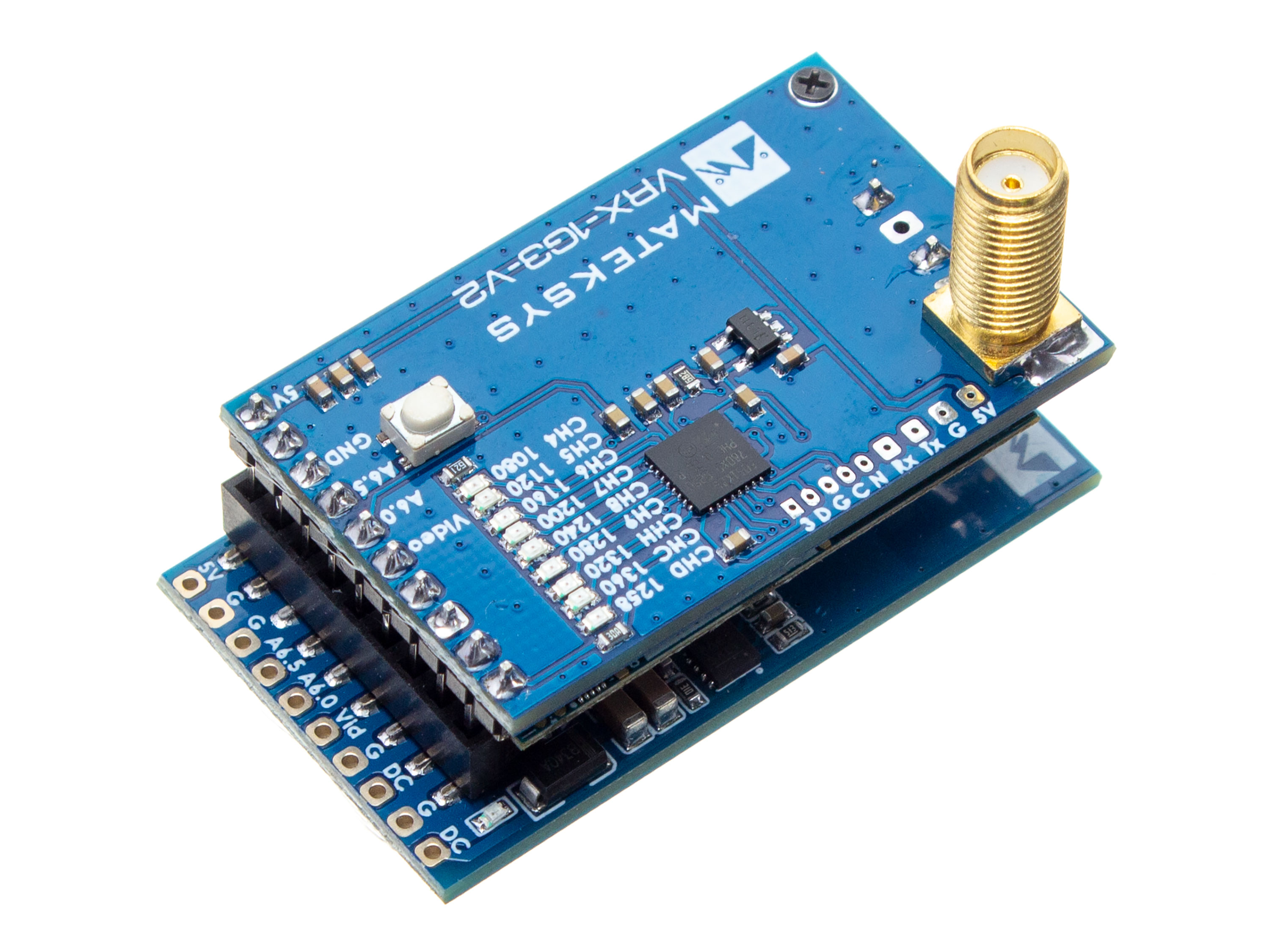

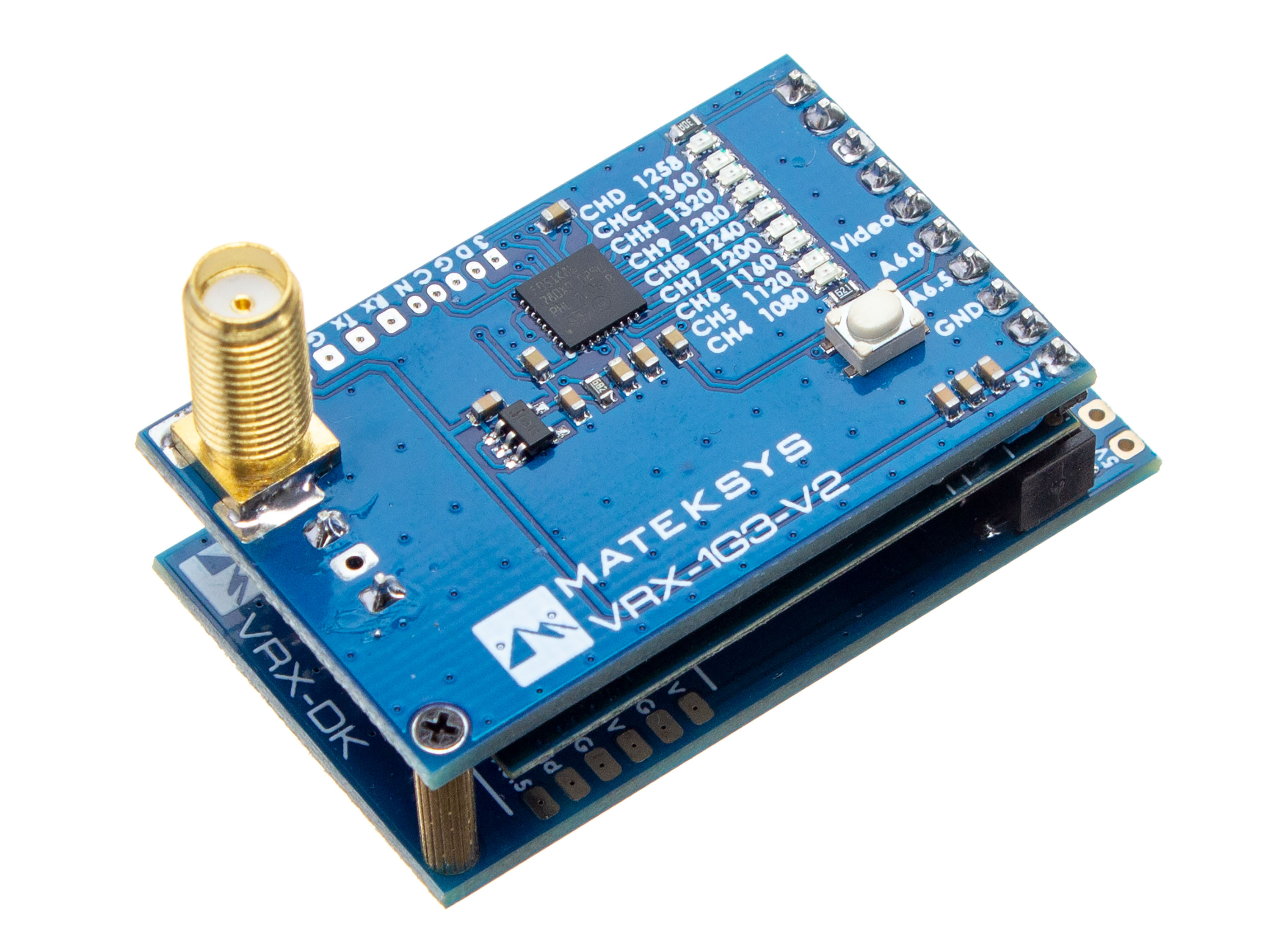

V2 версія відеоприймача додатково комплектується док-платою Matek VRX-DK для можливості використання приймача не тільки з FPV-окулярами.

Для встановлення модуля в окуляри, потрібно від'єднати док-плату від основної плати приймача.

Модуль має два варіанти підключення вхідного живлення:

• Живлення на пряму від окулярів (4-5В);
• Живлення від акумулятора 2-6S (6-30В), при використанні док-плати.

LED-індикація обраного каналу та частоти.

Керування здійснюється однією кнопкою на платі приймача:

• Натисніть і утримуйте кнопку більше 2-ох секунд, щоб увійти в режим налаштування частоти. Світлодіод почне блимати;
• Одне натискання кнопки перемикає частоту приймача, оберіть потрібну для роботи частоту;
• Обрана частота збережеться, якщо не натискати кнопку протягом 3-ох секунд.

Технічні характеристики:

• Робоча частота: 1080-1360МГц;
• Кількість каналів: 9;
• Напруга живлення:
• VRX: 4-5В;
• VRX-DK: 6-30В (2-6S LiPO).
• Струм споживання: 300мА;
• Чутливість: -95dBi;
• Аудіо частота: 6.5МГц і 6.0МГц;
• BEC VRX-DK: 5В/2А;
• Система ТВ: NTSC/PAL (перемикається);

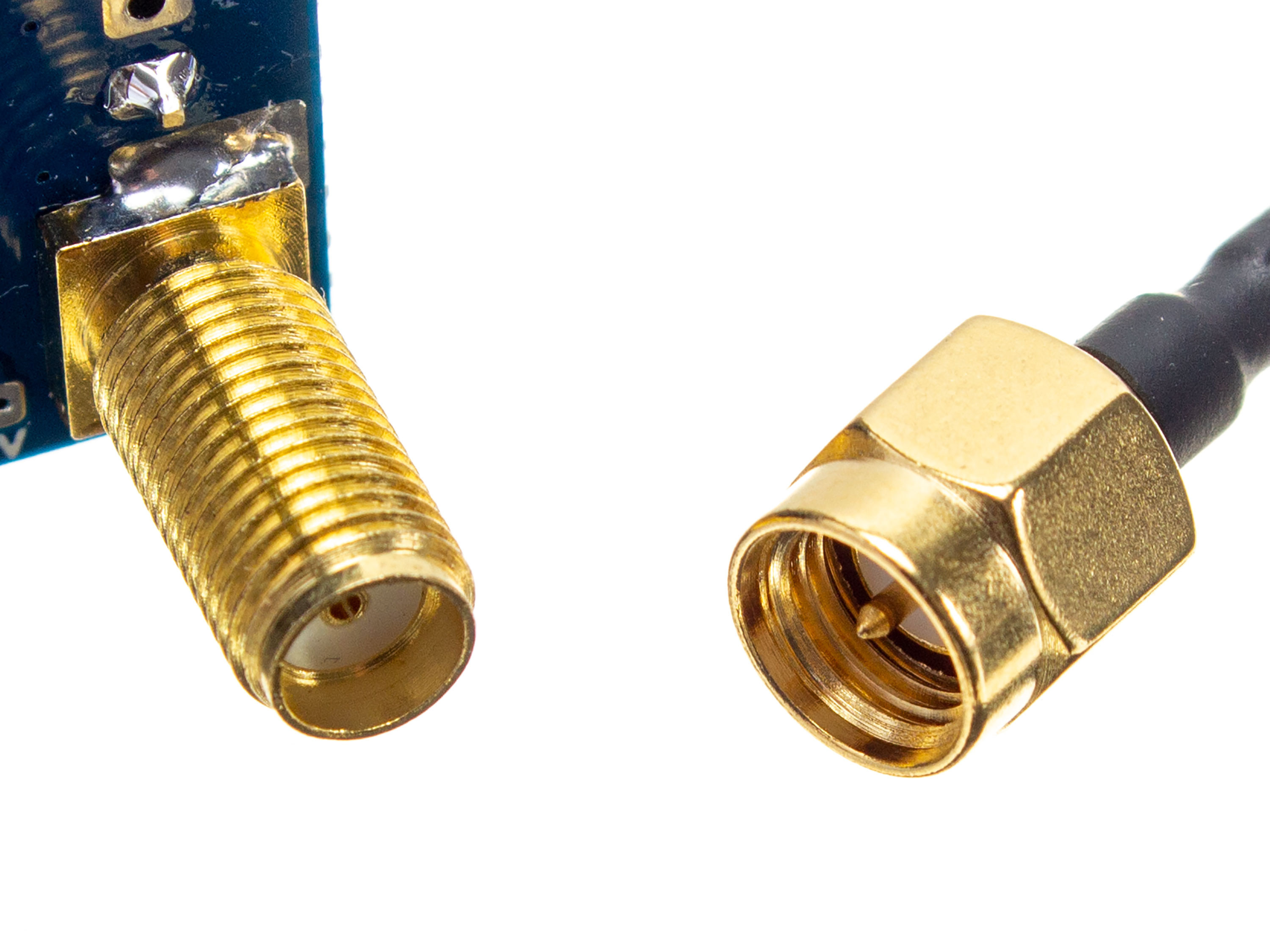

• Роз'єм під антену: SMA (мама);
• Довжина антени: 120мм;
• Розмір: 43х27мм;
• Вага: 12г (без док-плати);
• Вага: 19г (з док-платою).

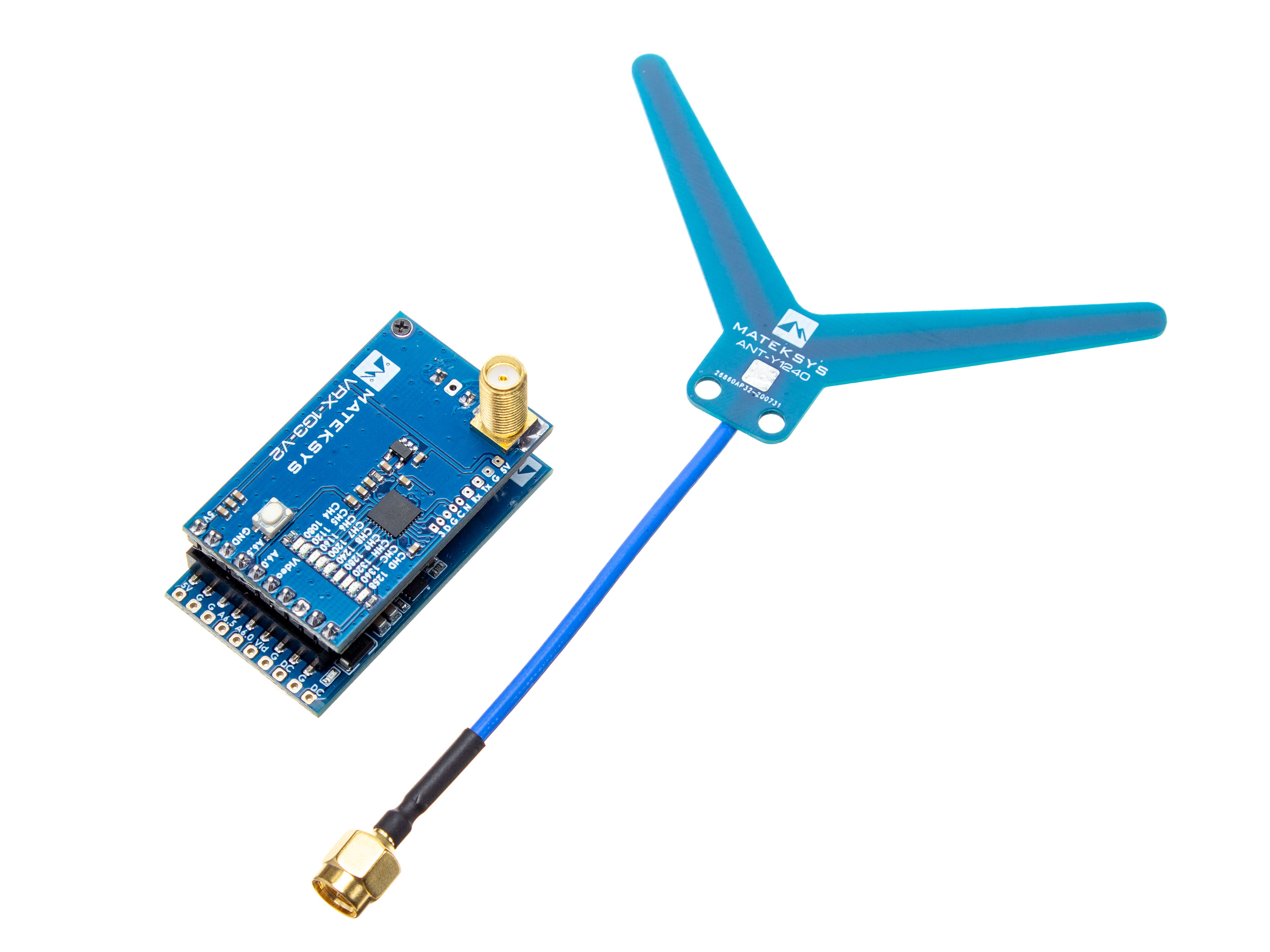

Комплектація:

• Відеоприймач Matek VRX-1G3 V2 *1шт;
• Док-плата Matek VRX-DK *1шт;
• Диполь-антена Matek ANT-Y1240-SMA *1шт.
