Загальний опис

Далекобійний передавальний модуль TBS Tracer Nano для радіопередавачів з підтримкою Lite-модулів.

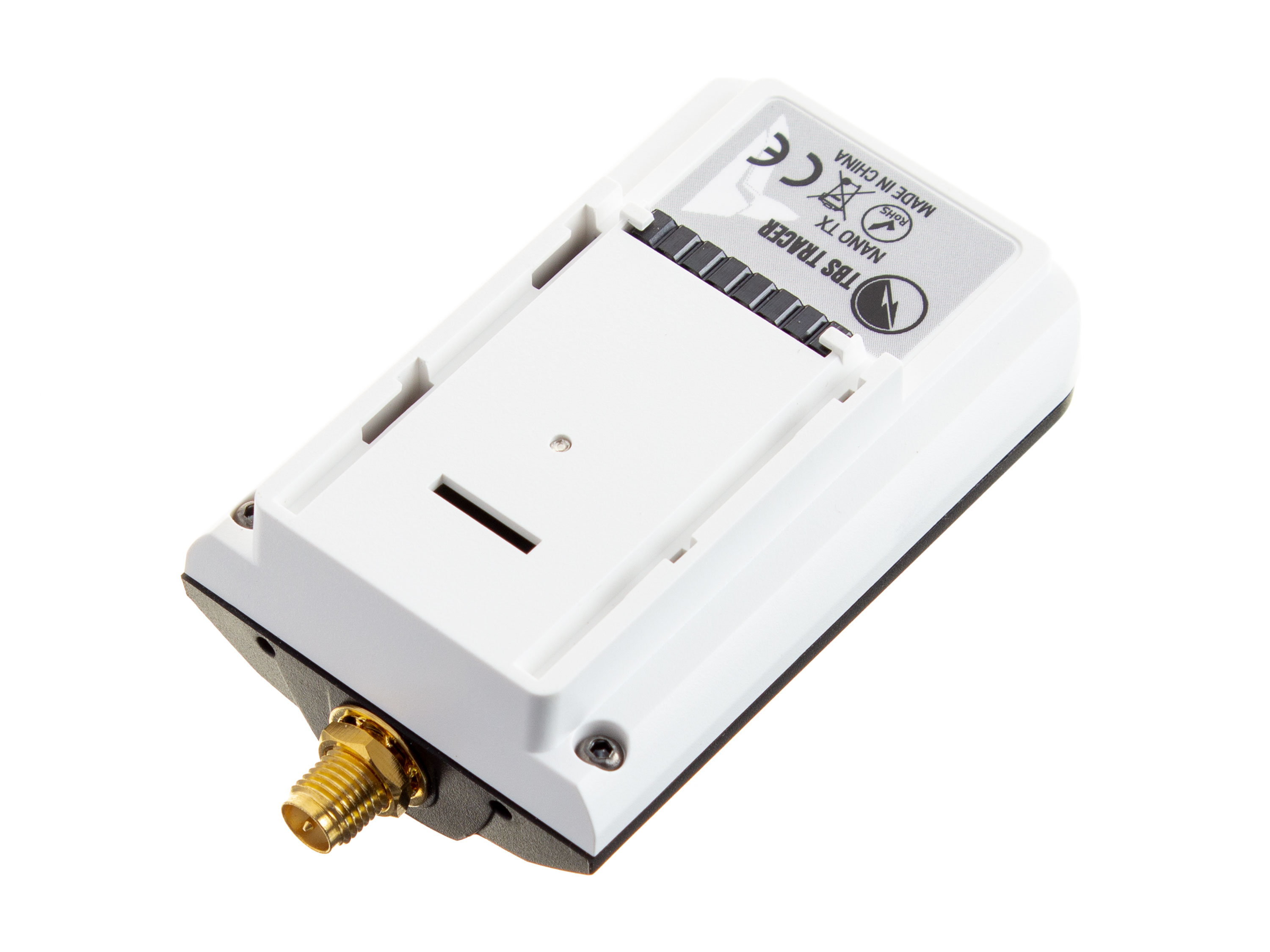

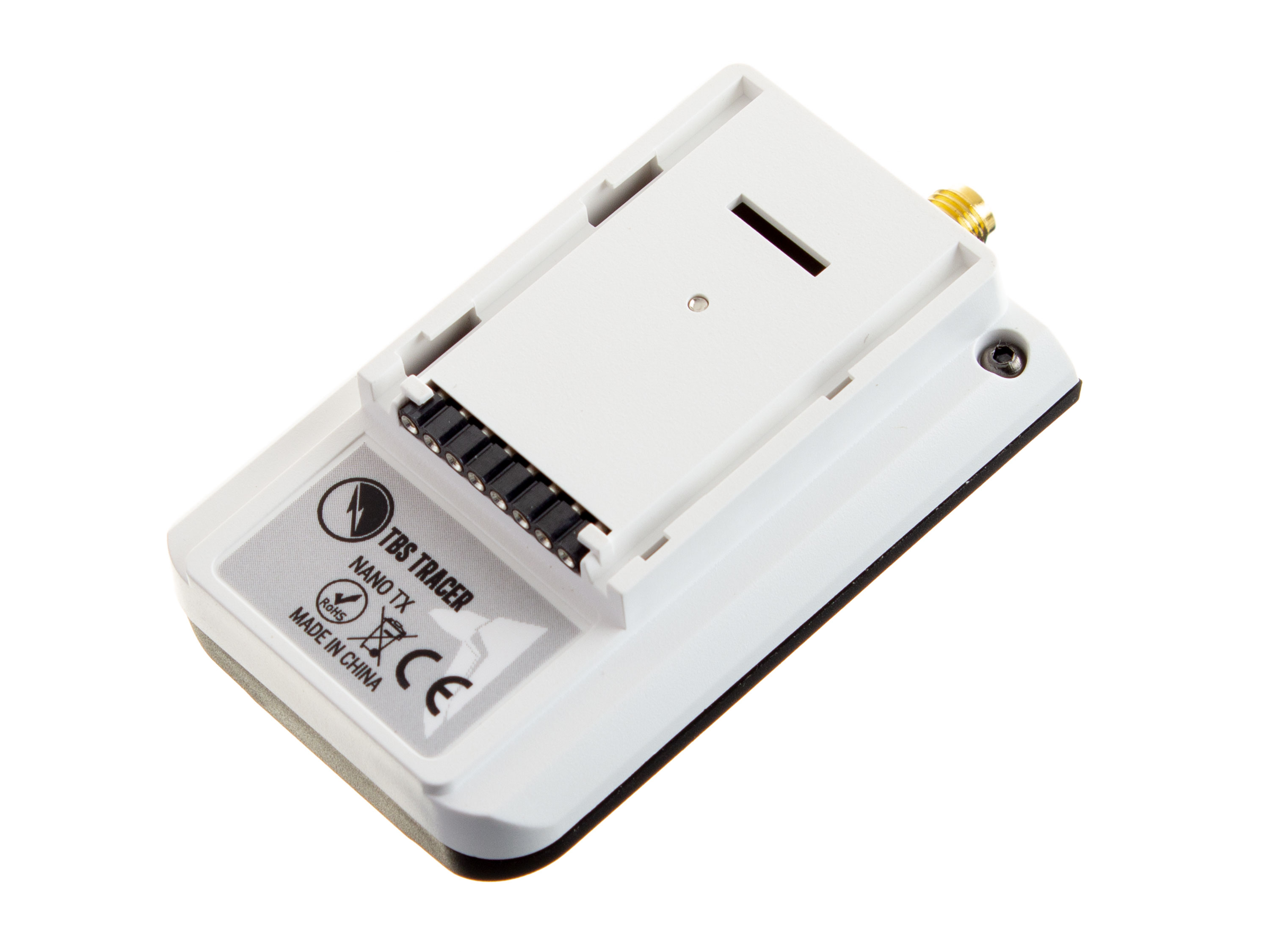

TBS Tracer Nano - це зменшена версія передавального модуля TBS Tracer Micro, основною відмінністю якої є роз'єм підключення, який надає можливість використовувати модуль з радіопередавачами які оснащені відсіком для Lite-модулів з 8-ми контактним роз'ємом: FrSky Taranis X-Lite, FrSky Taranis X9 Lite та іншими з прошивкою OpenTX.

Модуль також сумісний з радіопередавачем TBS Tango 2, але для використання потрібно встановити додатковий зовнішній відсік TBS Module Bay Add-on.

Tracer Nano використовує абсолютно нову технологію передачі сигналу 2.4ГГц (ISM) з більш швидкою полосою частот, замість 900МГц як у TBS Crossfire, що дозволило зменшити затримку передачі сигналу до 3 мілісекунд,

Замінена також і технологія двостороннього зв'язку на Magic Unicorn Dust Long Range RF, завдяки чому модуль здатний підтримувати якісний зв'язок та передачу даних телеметрії на відстані більше ніж 25 кілометрів (в залежності від зовнішніх умов).

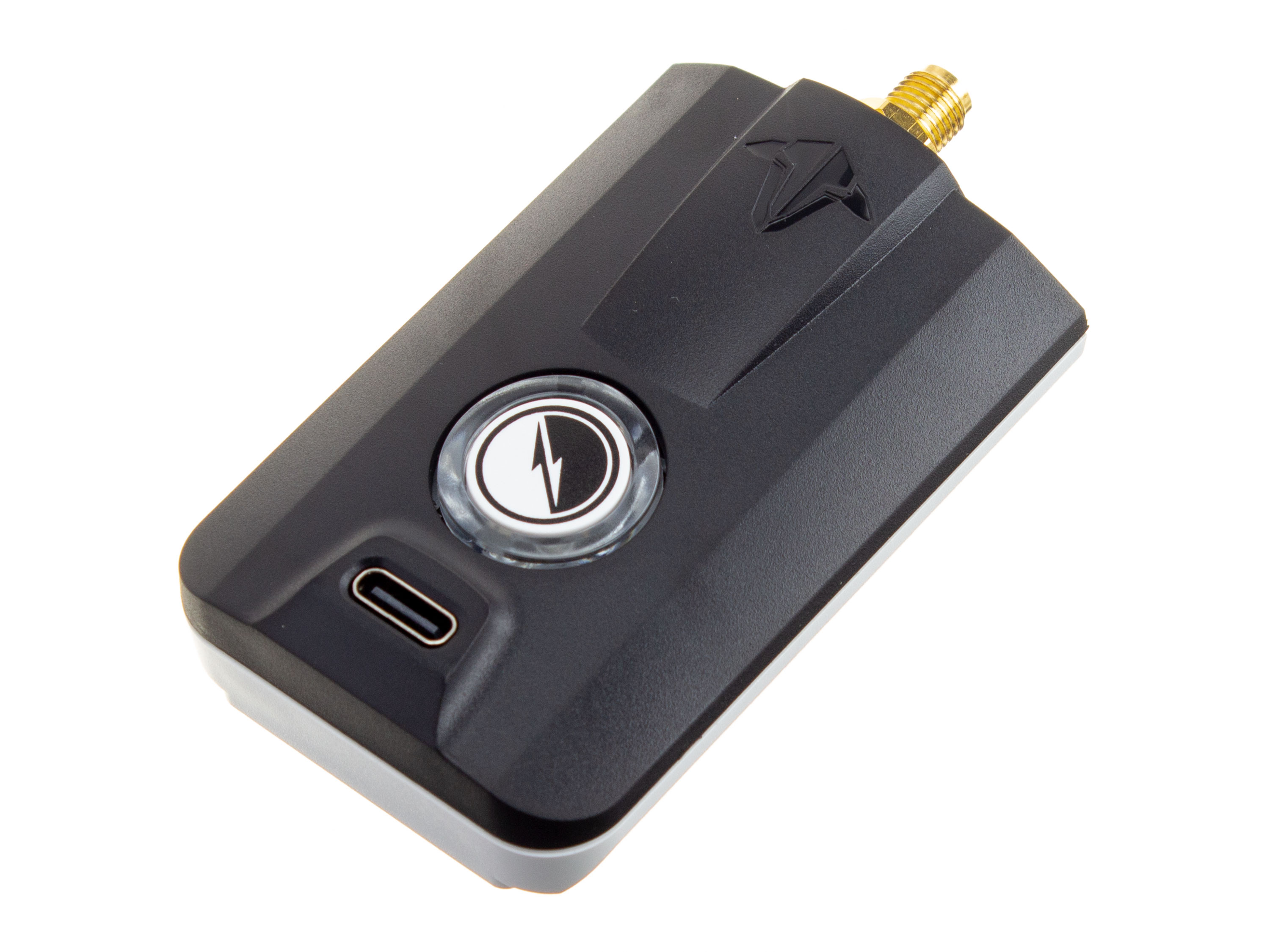

На самому модулі розташована кнопка яка відповідає за увімкнення режиму прив'язки з приймачем (Bind) та зміну частоти сигналу, навколо кнопки розташований LED-індикатор статусу роботи, а нище порт USB-C для під'єднання до комп'ютера.

Зміна параметрів модуля можлива при підключенні до комп'ютера та за допомогою програмного забезпечення TBS AgentX для Mac OS або Windows.

Також можлива дистанційна зміна параметрів за допомогою радіопередавача (тільки TBS Tango 2) або додатку TBS Cloud який дозволяє з'єднати мобільний пристрій з передавальним модулем за допомогою вбудованого модуля WiFi. Для використання модуля WiFi, спочатку його потрібно увімкнути (детальніше в інструкції).

Залежно від заводської прошивки передавача та приймача, можливо, потрібно буде оновити приймач. Коли передавач і приймач перебувають у режимі прив’язки, Ви отримаєте повідомлення на радіопередавач / AgentX, що приймач потрібно оновити, дотримуйтесь інструкцій для оновлення приймача показаних в AgentX. Оновлення прошивки на приймач передається за допомогою модуля.

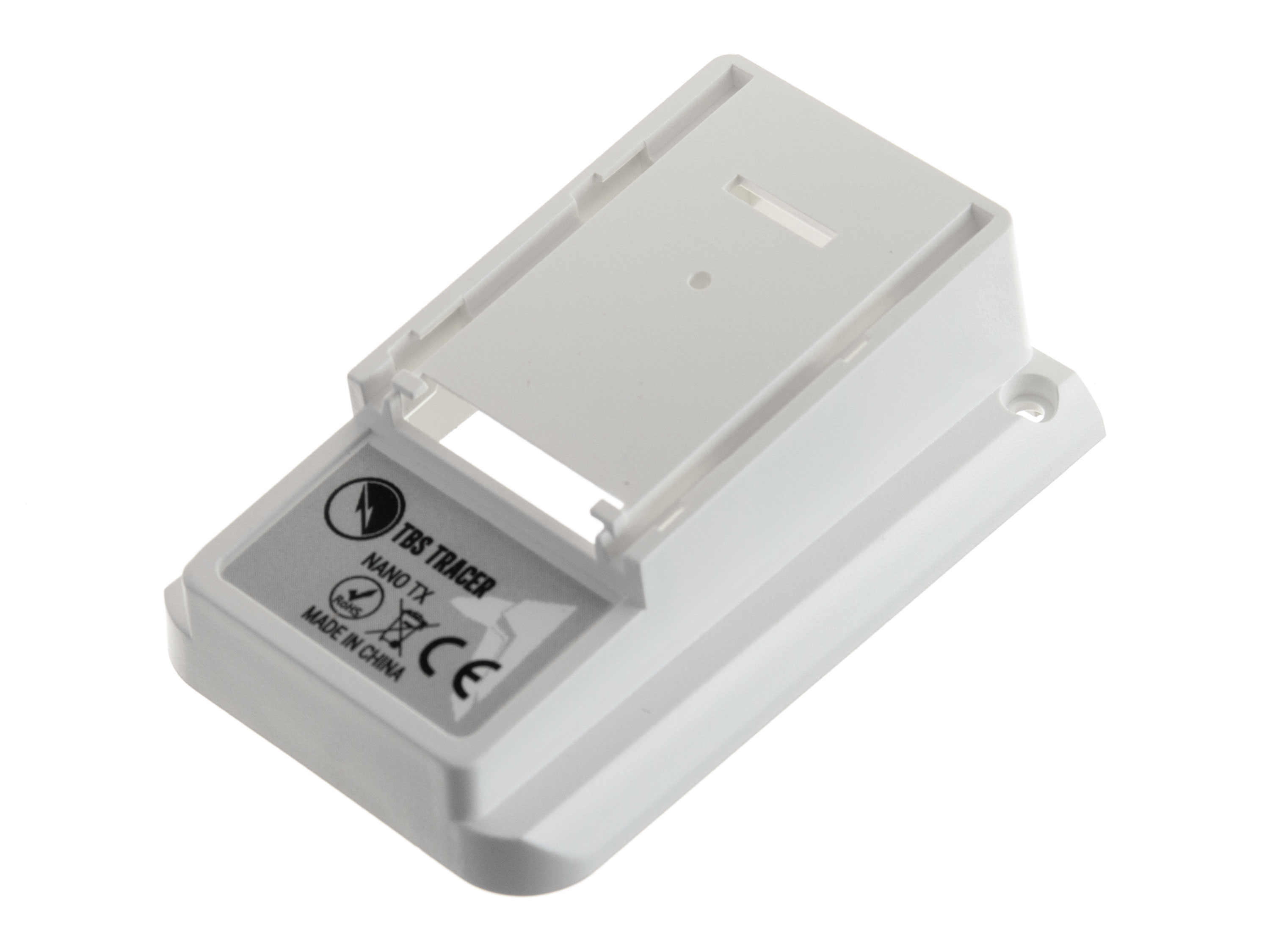

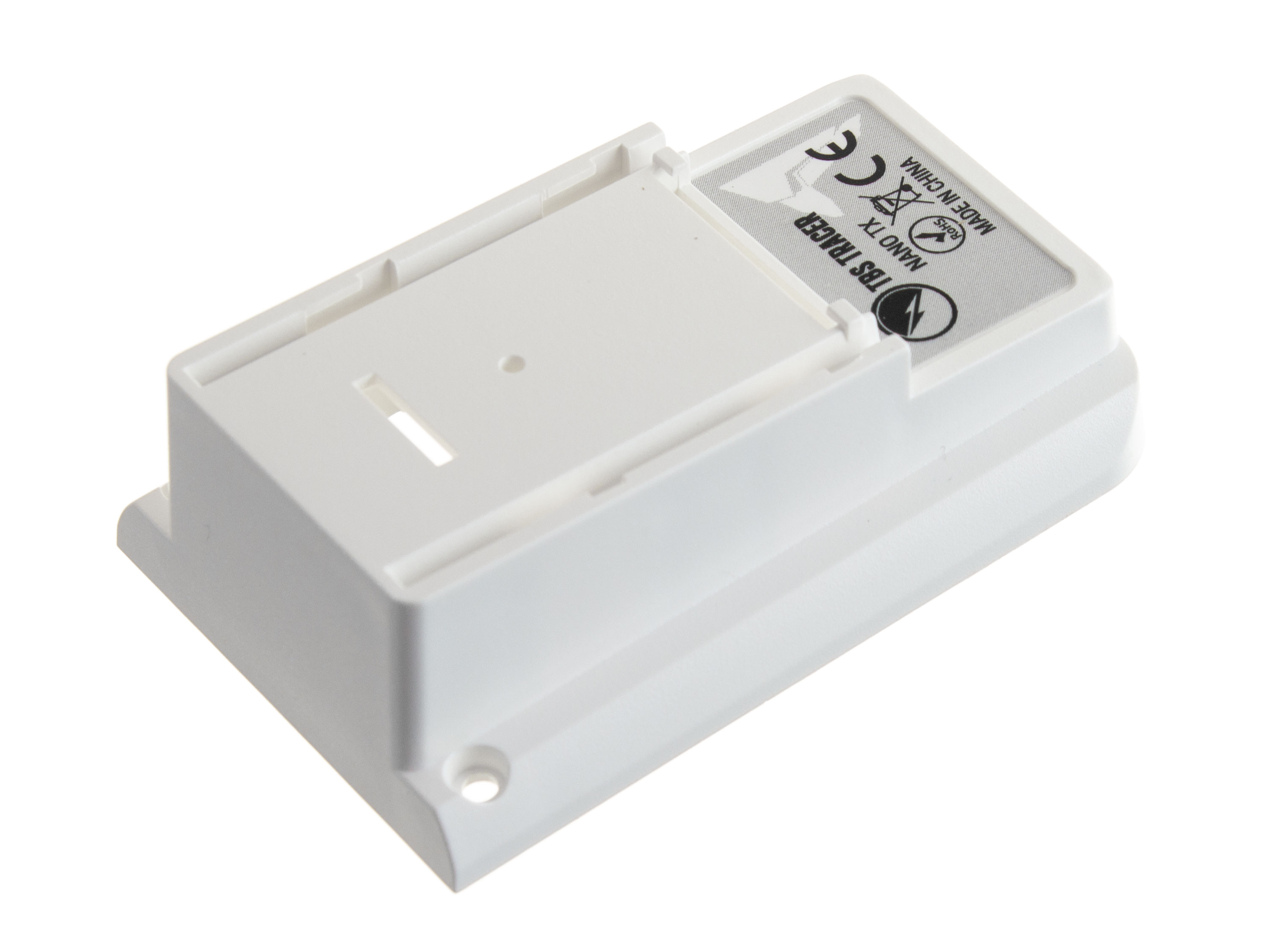

Модуль комплектується додатковою задньою кришкою яку можна замінити замість стандартної, що дозволяє отримати стандартний форм-фактор JR-модулів. Спосіб підключення при цьому не змінний.

Особливості:

• Далекобійна і надійна система для FPV-польотів;
• Легка прив'язка і встановлення зв'язку;
• Абсолютно нова технологія 2.4ГГц, аналогів якої немає;
• Радіус дії сигналу на відстані більше 25км;
• Двосторонній зв'язок в режимі реального часу з підтримкою телеметрії;
• Низька затримка, швидкість оновлення 3 мілісекунди;
• Динамічна зміна потужності від 25мВт до 100мВт;
• Захист від бортових перешкод;
• Failsafe на всі канали;
• Налаштовується за допомогою OpenTX;
• Повна сумісність з приймачами TBS Tracer Nano;
• Оновлення програмного забезпечення через двосторонній зв'язок.

Технічні характеристики:

• Сумісність: відсік для Lite-модулів (прошивка OpenTX V2.1 і вище);
• Робоча частота: 2.4ГГц;
• Напруга живлення: 5-9В;
• Вихідна потужність: 25мВт / 100мВт (перемикається);
• Споживана потужність:
• 25мВт - 1.1Вт;
• 100мВт - 2Вт.
• Швидкість оновлення: 3мс (250Гц);
• USB-порт: Type-C;
• Розміри: 65х48х22мм;
• Вага: 38г.

Комплектація:

• Передавальний модуль TBS Tracer Nano *1шт;
• Задня кришка (перехідник) *1шт;
• Антена TBS 2.4ГГц (SMA) *1шт.
