Загальний опис

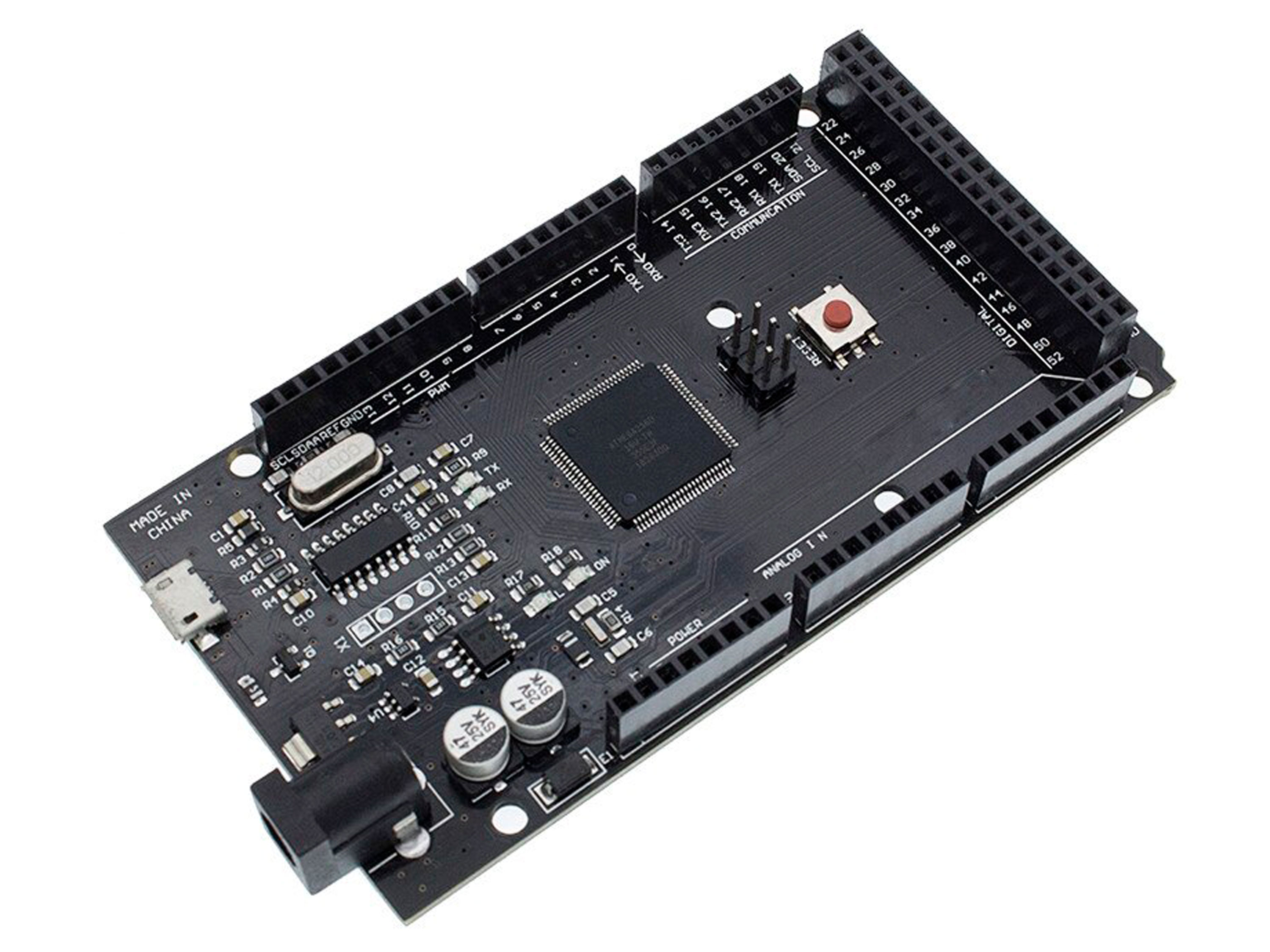

Репліка оригінальної плати Arduino Mega 2560. Плату зроблено на основі мікроконтролера ATmega2560.

Плата Arduino Mega 2560 призначена для створення проектів, в яких не вистачає можливостей звичайних Arduino UNO. З усіх плат Arduino,  даний контролер має максимальну кількість пінів і розширений набір інтерфейсів а також значно більше вбудованої пам'яті.

На відміну від попередніх версій плат, Mega 2560 не використовує FTDI USB мікроконтролер. Для обміну даними по USB використовується мікроконтролер ATmega16U2.

Mega 2560 сумісна з усіма платами розширення (shield) розробленими для плат Arduino UNO і Duemilanove.

Контролер немає можливості встановлення на макетну плату (breadboard) без використання монтажних дротів.

Плата підключається за допомогою кабеля USB-microUSB.

Програмується за допомогою програмного забезпечення ArduinoIDE.

 Технічні характеристики:

• Мікроконтролер: ATmega2560;
• Робоча напруга: 5В;
• Тактова частота: 16МГц;
• Вхідна напруга живлення (рекомендована): 7-12В;
• Вхідна напруга живлення (гранична): 6-20В;
• Цифрові входи/виходи: 54 (15 з яких ШІМ);
• Аналогові входи: 16;
• USB-перетворювач: CH340G;
• Максимальний струм одного входу/виходу: 40мА;
• Максимальний струм одного виводу (3.3В): 50мА;
• Flash-пам'ять: 256Кб;
• Оперативна пам'ять (SRAM): 8Кб;
• EEPROM-пам'ять: 4Кб;
• USB-порт: microUSB;
• Розмір: 109.5х54х12.8мм;
• Вага: 35г.

Комплектація:

• Контролер Arduino Mega 2560 R3 (CH340G) *1шт.
