Загальний опис

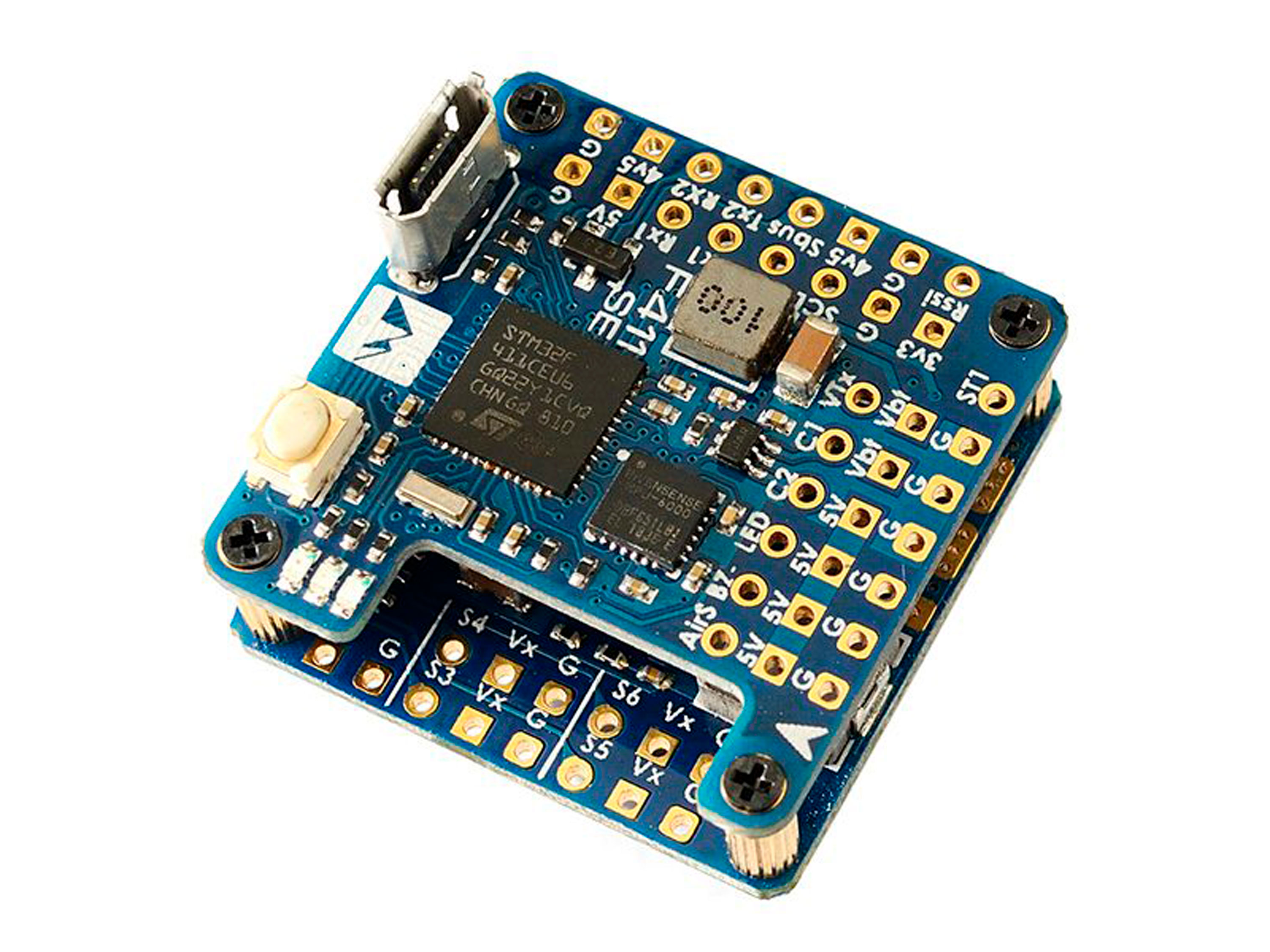

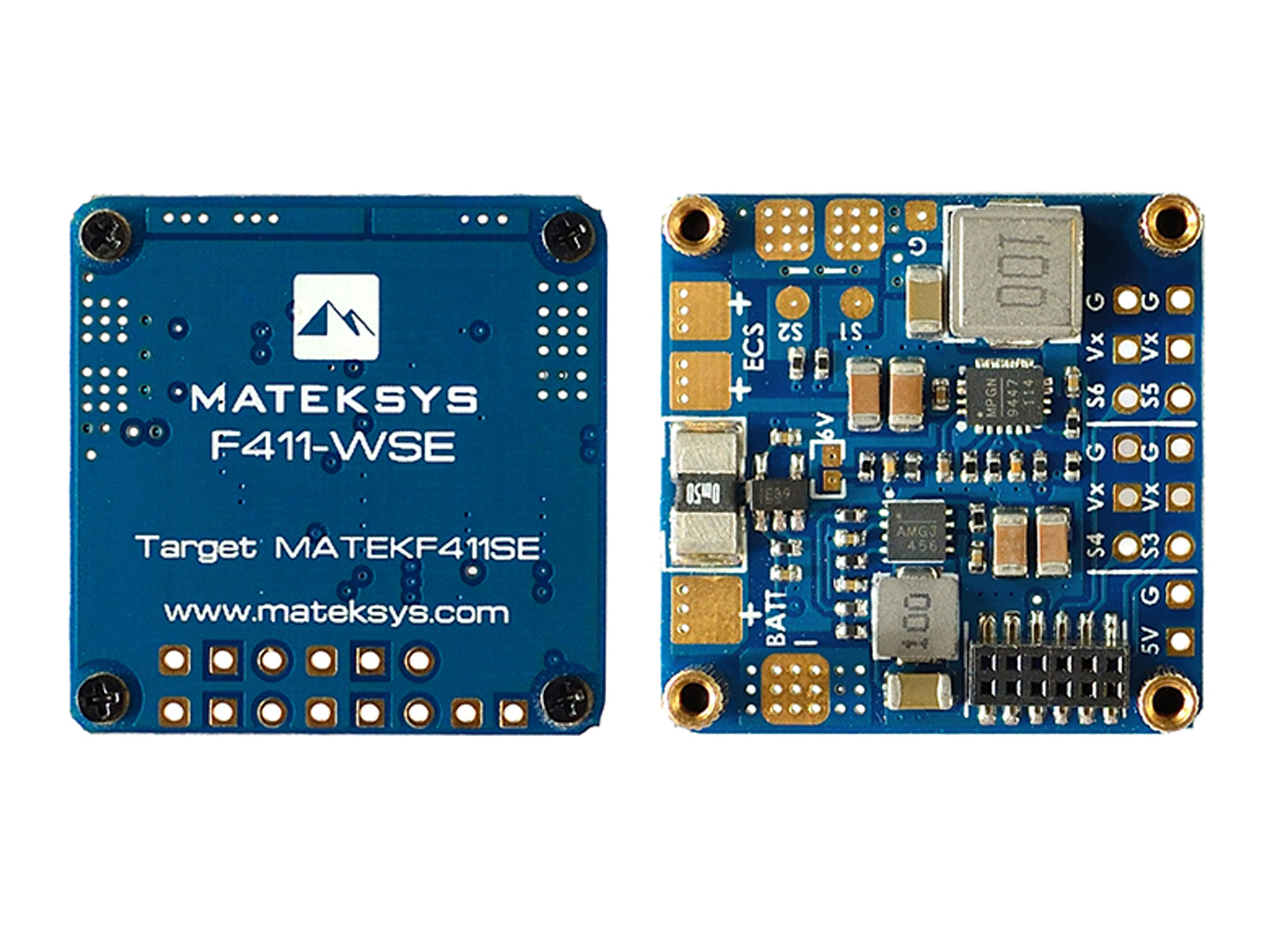

Польотний контролер Matek F4-WSE з вбудованим барометром та підтримкою одночасного підключення до двох двигунів та регуляторів швидкості і до чотирьох сервомеханізмів, основне призначення якого, літаючі крила з обмеженим простором для монтажу.

Інструкція

Офіційна сторінка для оновлення прошивки

Технічні характеристики:

• Процесор: STM32F411CEU6 (100МГц);
• IMU-сенсор (акселерометр/гіроскоп): MPU6000 (SPI);
• Барометр: BMP280 (I2C);
• OSD: AT7456E (SPI);
• Інтерфейси:
• 2х UART;
• 2x Softserial TX;
• 2x Двигуни (контактні площадки);
• 2x Регулятори швидкості (контактні площадки);
• 4x Сервомеханізми (JR);
• 1x I2C;
• 3x LED;
• VBAT / Current / RSSI / AirSpeed.
• Blackbox: немає;
• Прошивка: iNAV (ціль MATEKF411SE);
• USB-порт: MicroUSB;
• Відстань між отворами кріплення: 24х24мм (M2);
• Розмір: 28х28х14мм;
• Вага: 8.5г.

• Робоча напруга: 6-30В (2-6S LiPo);
• BEC 5В (для польотного контролера, приймача, камери, LED, GPS тощо):
• Вихідна напруга: 5В;
• Вихідний струм: 2А.
• BEC VX (для сервомеханізмів):
• Вихідна напруга: 5В / 6В;
• Вихідний струм: 3.5А.
• BEC 3.3В лінійний (для барометра, компаса, OLED, Spektrum RX).
• Вихідний струм: 0.2А.
• Датчик струму: 78А.

Комплектація:

• Польотний контролер Matek F411-WSE *1шт.
