Загальний опис

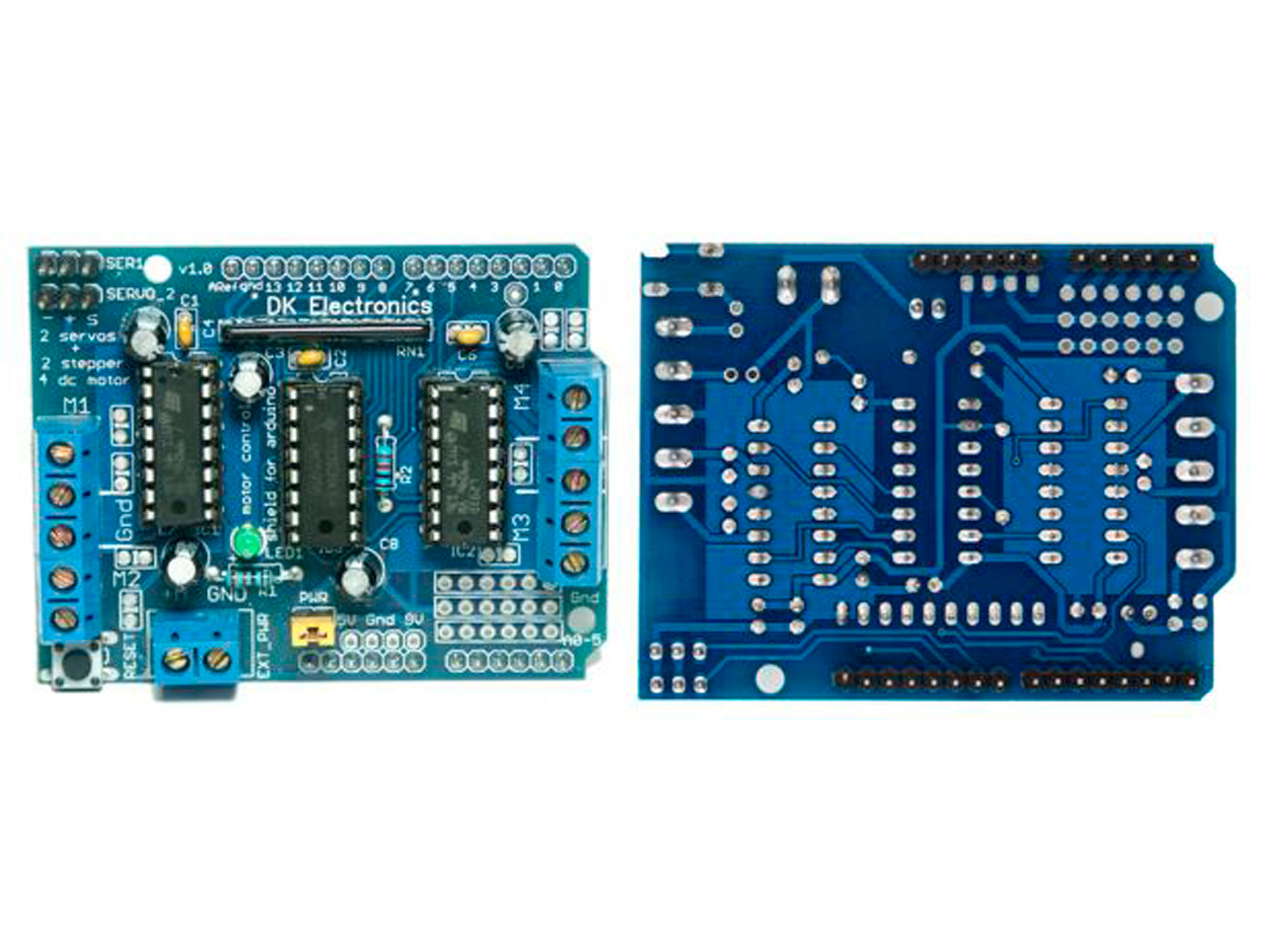

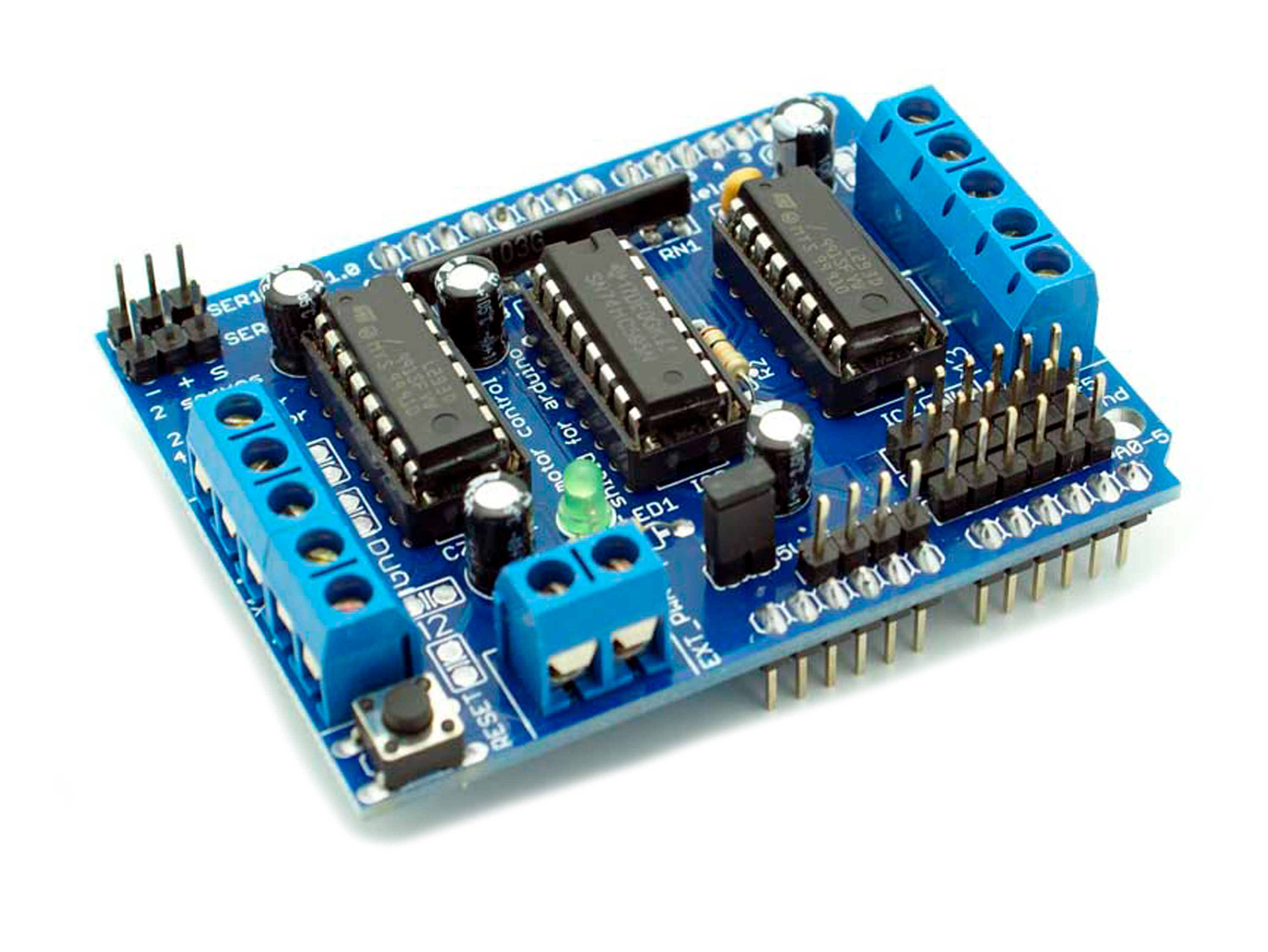

Шилд управління двома кроковими двигунами на мікросхемах L293D. Може управляти двигунами з струмом до 0.6А (піковий 1.2А) та напругою до 36В.

Технічні характеристики:

• Мікросхема драйвера: L293D;
• Мікросхема управління/конфігурації: 74HC595;
• Максимальна напруга живлення силової частини: 36В;
• Максимальний струм кожного вихідного каналу: 0.6А;
• Максимальний імпульсний струм кожного вихідного каналу: 1.2А;
• Напруга живлення логічної частини схеми: 5В;
• Кількість керованих крокових двигунів за однополярною схемою: 2;
• Кількість керованих крокових двигунів за двополярною схемою: 2;
• Кількість керованих колекторних двигунів: 4;
• Сумісність: Arduino Mega, UNO, Duemilanove.

Комплектація:

• Здвоєний шилд крокових двигунів на L293D *1шт.
