Загальний опис

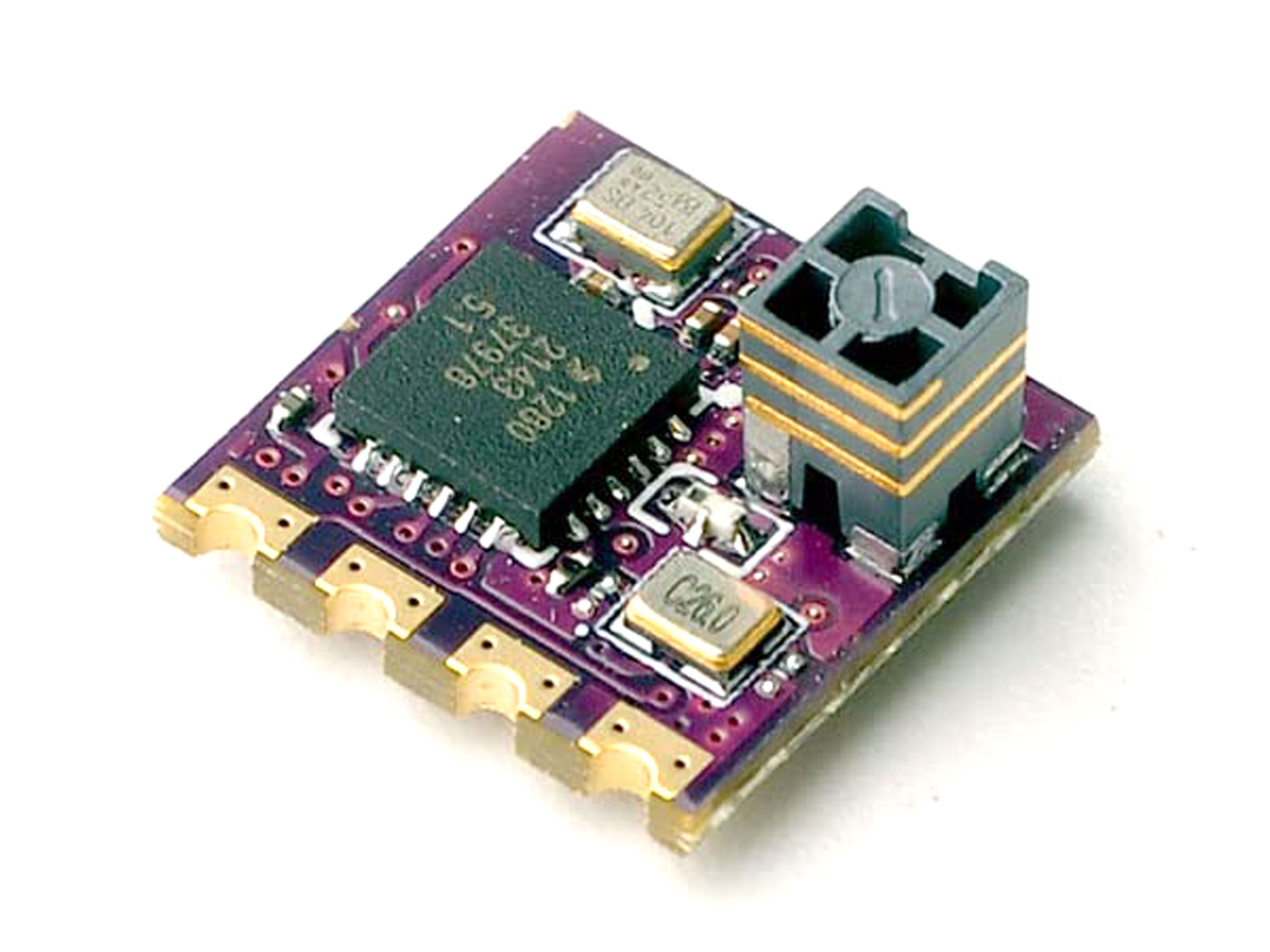

Радіоприймач Happymodel EP2 TCXO з керамічною антеною (2.4ГГц).

Прив'язка модуля до приймача EP2:

• Подайте живлення на приймач, дочекайтеся, поки зелений світлодіод не згасне, негайно вимкніть живлення і потім повторіть вищезгадані кроки. Коли приймач вмикається втретє, зелений світлодіодний індикатор починає швидко блимати двічі, що означає, що приймач переходить у режим прив'язки.
• Увійдіть у меню ELRS на вашій радіоапаратурі, а потім натисніть [Bind].

Значення світлодіодного індикатора приймача:

• Світлодіод горить постійно - успішна прив'язка або з'єднання встановлено;
• Подвійне блимання світлодіода - знаходиться в режимі прив'язки;
• Повільне блимання світлодіода - відсутність сигналу від модуля TX;
• Швидке блимання світлодіода - приймач в режимі точки доступу Wi-Fi.

Примітки:

• Передавальний модуль і радіоприймач повинні бути однієї версії прошивки ELRS, інакше прив'язка не буде виконана.

Технічні характеристики:

• Робоча частота: 2.4ГГц;
• Робоча напруга: 5В;
• Процесор: ESP8285, SX1280/1281;
• Мінімальна частота оновлення: 25Гц;
• Максимальна частота оновлення: 500Гц;
• Пікове посилення: 3.7дБі;
• Прошивка: ExpressLRS 3.0.1;
• Протокол: CRSF;
• Ціль оновлення прошивки: aec8ad82;
• Вбудований TCXO: кварцевий генератор з температурною компенсацією;
• Вбудована антена: патч-керамічна SMD;
• Розмір: 10х10х6мм;
• Вага: 0.44г.

Комплектація:

• Приймач Happymodel EP2 TCXO (2.4ГГц) *1шт;
• Термозбіжна трубка *1шт.
