Загальний опис

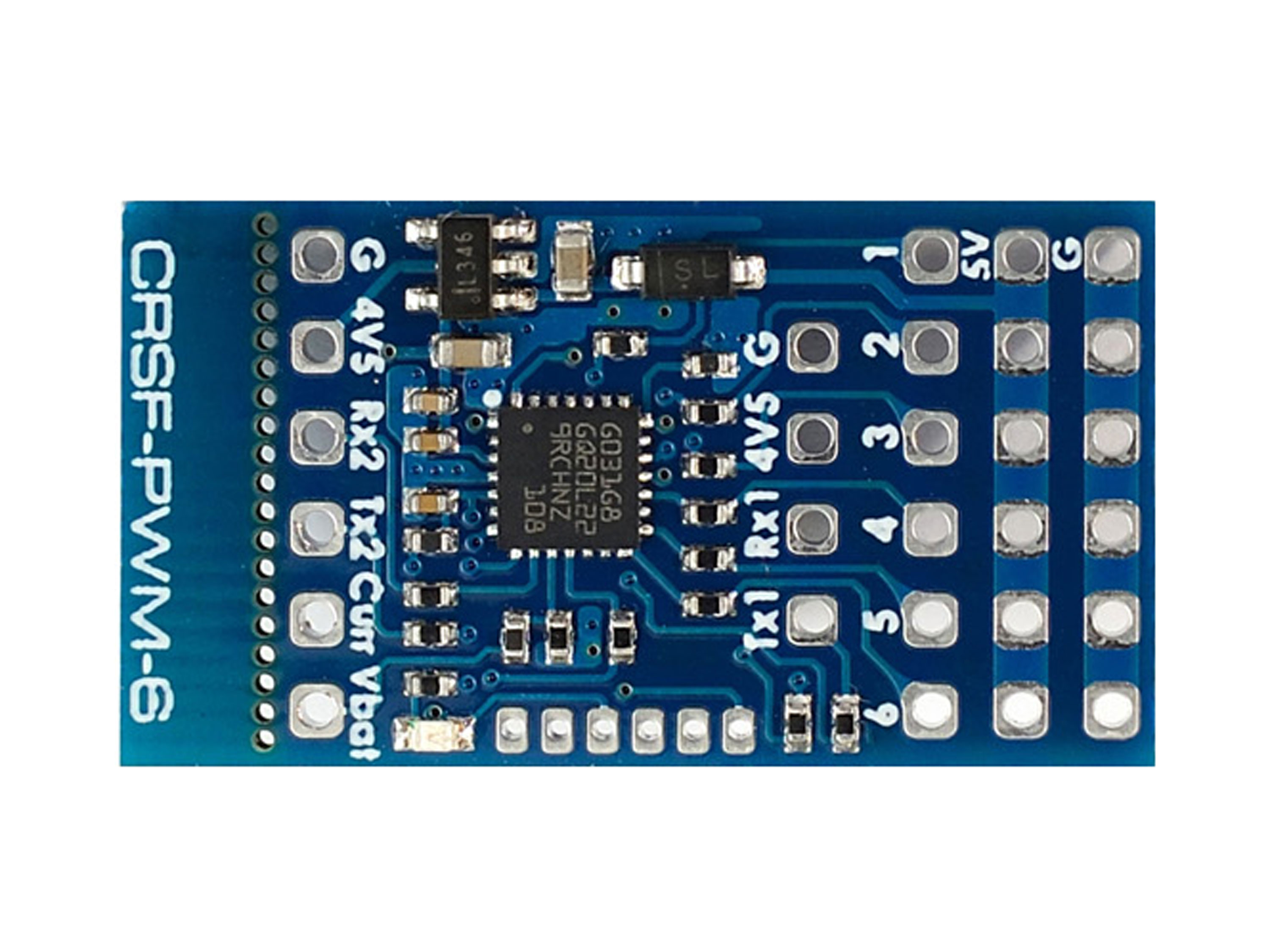

6-канальний конвертер Matek CRSF-PWM призначений для прийому сигналу CRSF (протокол Crossfire) та перетворення його в PWM сигнал, для можливості підключення до 6 пристроїв, для прикладу, сервомеханізмів, регулятора швидкості тощо.

Крім того, конвертер має частотний PWM вихід, що налаштовується, вхід зовнішнього датчика струму і Failsafe.

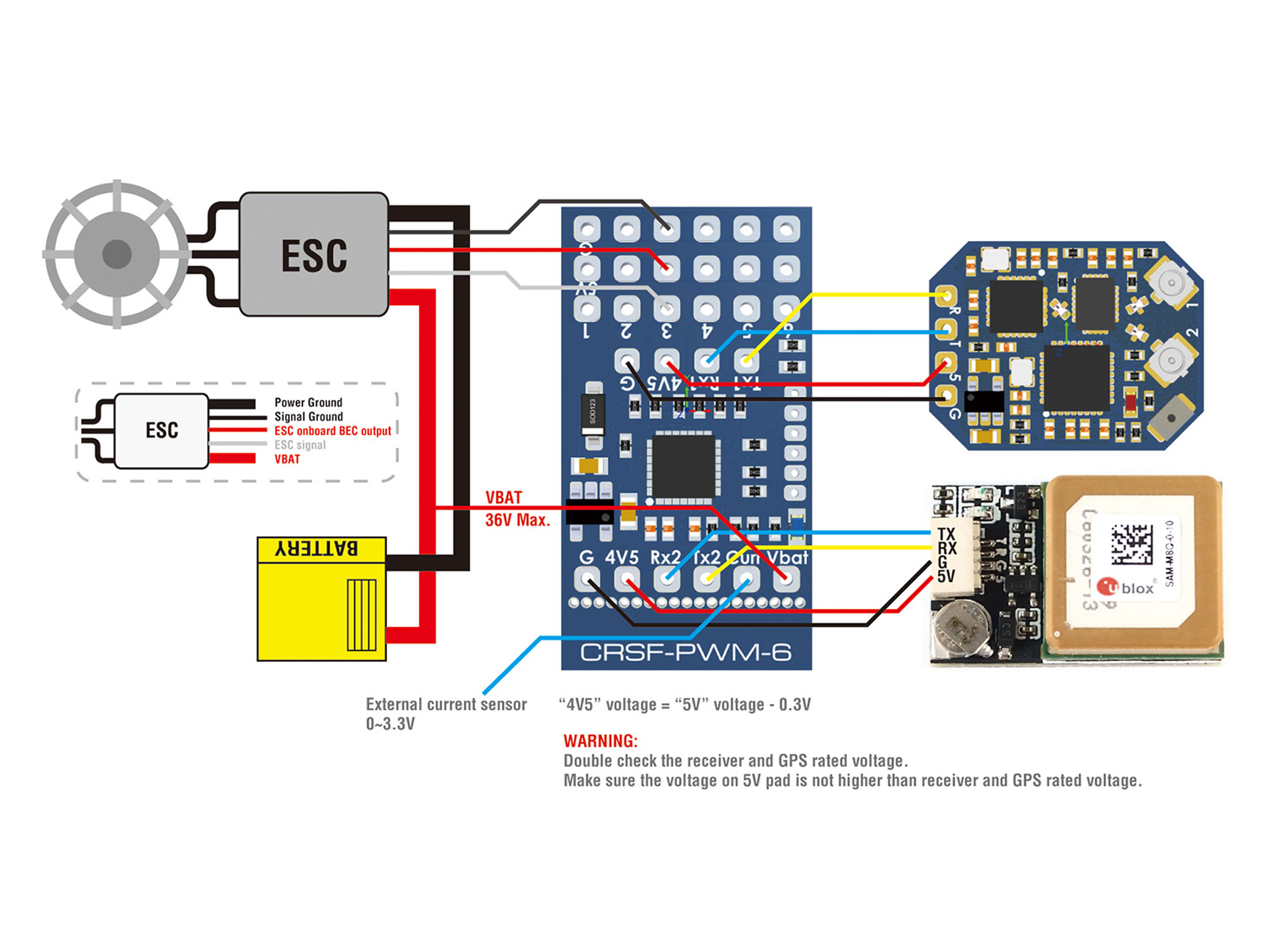

На платі також розміщено два порти UART для підключення приймача і GPS (вихід NMEA), який потім передає координати разом із телеметрією Crossfire.

Плата не має вбудованого джерела живлення, тому розрахована на зовнішнє живлення 5В (наприклад, від регулятора швидкості або зовнішнього BEC).

Особливості:

• Сумісність лише з приймачами на протоколі CRSF;
• Підтримка будь-яких приймачів CRSF: 433МГц, 868МГц, 915МГц, 2.4ГГц;
• Сумісний із зовнішнім датчиком струму (0-3.3В);
• Можливість налаштування шкали датчика струму і VBAT;
• Автоматичне встановлення значення Failsafe;
• Можливість оновлення прошивки;
• Немає вбудованого BEC.

Офіційна сторінка Matek з рекомендаціями та для оновлення прошивки.

Технічні характеристики:

• Кількість PWM виходів: 6;
• Частота PWM: 50/ 100/ 160/ 330/ 400Гц (за замовчуванням 50Гц);
• Номінальна напруга:
• 4-9В (при 5В);
• 0-36В (при VBAT);
• 0-3.3В (при Curr).
• Максимальний датчик напруги акумулятора: 36В;
• Порти UART: 2 (для приймача і GPS);
• ID телеметрії: RxBt, Curr, Capa, Bat%, GPS, GSpd, Hdg, Alt, Sats;
• BEC: немає;
• Розміри: 25x16мм;
• Вага: 1.3г

Комплектація:

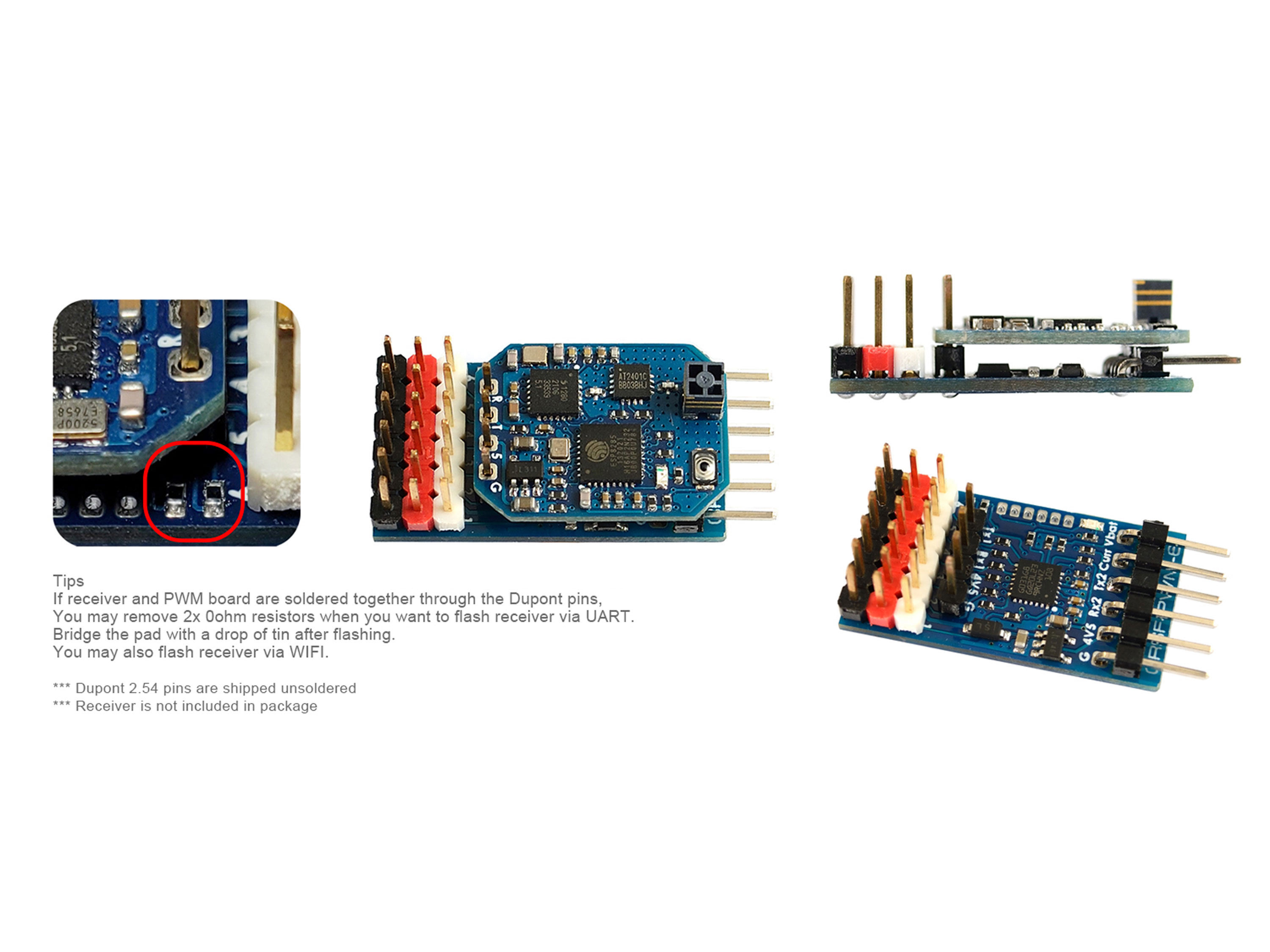

• Перетворювач сигналу Matek CRSF-PWM-6 *1шт;
• Контакти Dupont 2.54 *4шт.
